Системы микрофильтрации сталкиваются с неотъемлемой инженерной проблемой: достижение абсолютного удерживания на микронном уровне без возникновения неприемлемых узких мест в пропускной способности системы. Операторы предприятия должны сбалансировать строгое удаление болезнетворных микроорганизмов и твердых частиц с гидравлическими потребностями предприятия. Неправильный расчет расхода керамической среды приводит к преждевременному загрязнению системы, чрезмерным потерям напора, увеличению затрат энергии на перекачку и неожиданным простоям промышленных или муниципальных предприятий по очистке воды. Точное прогнозирование и поддержание скорости потока диатомитового керамического фильтра требует тщательной оценки его физических свойств. Вы должны понимать пористость среды, механику спекания и динамику жидкости. Кроме того, циклы эксплуатационного обслуживания напрямую определяют долгосрочную проницаемость. Учет этих переменных обеспечивает непрерывную и эффективную фильтрацию без ущерба для качества воды. Мы подробно разберем механизмы, определяющие производительность, и расскажем, как оптимизировать циклы фильтрации для максимального увеличения времени безотказной работы.
Проницаемость и удерживание. Скорость потока в основном определяется пористой структурой спеченного диатомита; более мелкие микронные размеры экспоненциально увеличивают сопротивление потоку по сравнению со стандартными некерамическими материалами.
Давление и потеря напора. Поддержание постоянного рабочего расхода (часто составляет около 1,0 галлонов США в минуту/кв. фут для питьевой воды) требует постоянного мониторинга перепада давления и потери напора для определения пределов цикла фильтрации.
Параметры исходной жидкости: мутность поступающей жидкости, концентрация взвешенных веществ и динамика химической предварительной обработки напрямую определяют скорость образования фильтрационной корки и последующего ухудшения потока.
Управление жизненным циклом. Эксплуатационная жизнеспособность этих фильтров зависит от точных триггеров обратной промывки, отслеживания мутности сточных вод и, где это применимо, управления подачей тела для поддержания проницаемости с течением времени.

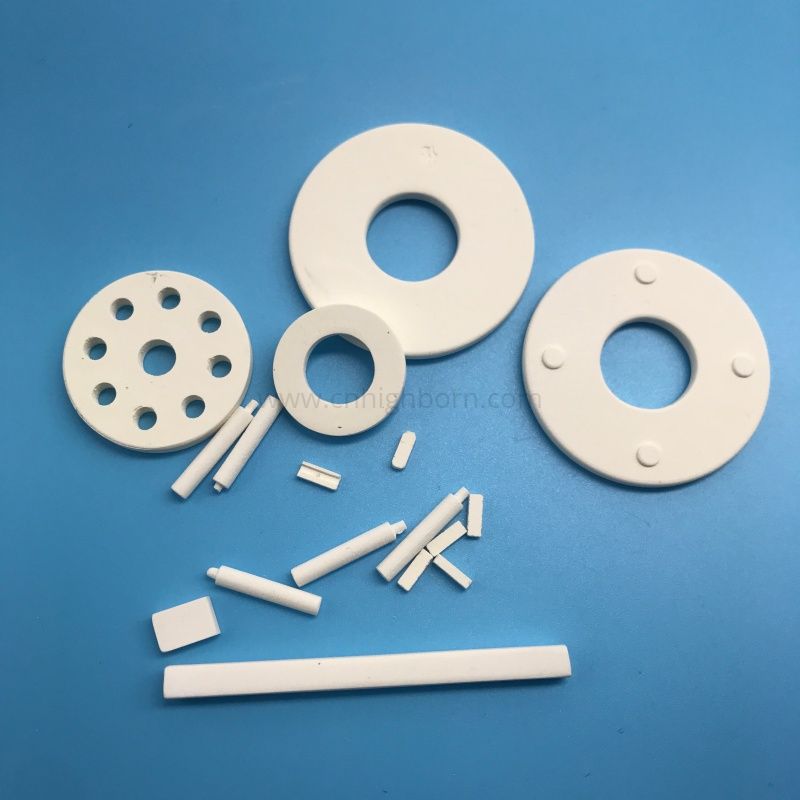

Керамический фильтр из пористой диатомитовой земли основан на высокоспецифичной структурной матрице, обеспечивающей эффективную работу в средах с высокими требованиями. Производственный процесс включает прокаливание и спекание, в ходе которых микроскопические панцири диатомовых водорослей соединяются вместе при экстремальных температурах. Это термическое соединение создает жесткую, высокопористую структуру, способную улавливать мелкие частицы, пропуская при этом жидкость. Размер и физическая классификация необработанных частиц диатомита перед спеканием напрямую определяют результирующую проницаемость слоя и характеристики потока. Инженеры выбирают определенные сорта сырья для достижения заданной динамики потока, зная, что более плотная упаковка частиц приводит к снижению проницаемости.
Этот собственный объем пустот, часто составляющий от 60% до 85%, определяет базовую проницаемость до того, как в систему будет введена какая-либо жидкость. Несмотря на такую высокую долю пустот, спеченная кизельгуровая керамика демонстрирует высокое сопротивление текучести по отношению к традиционным некерамическим или полимерным средам. Микроскопическая, сложная структура каналов заставляет воду проходить через лабиринт, ограничивая скорость для обеспечения абсолютного удержания частиц. Когда вы измеряете поток этих элементов в чистой воде, базовое сопротивление сразу становится очевидным по сравнению со гофрированными полимерными фильтрами. Керамическая матрица не изгибается и не расширяется под давлением, то есть пористая структура остается статичной, а проницаемость является фиксированной физической константой изготавливаемого элемента.
Номинальные и абсолютные значения в микронах ограничивают проход жидкости через керамическую матрицу. Абсолютный рейтинг гарантирует удержание частиц определенного размера, требуя равномерно плотных пор по всей глубине среды. Эта однородность ограничивает площадь поперечного сечения, доступную для прохождения жидкости, что напрямую влияет на максимально достижимую скорость потока. При выборе фильтра для удаления патогенов, таких как Cryptosporidium, необходимо строго контролировать абсолютный размер пор, что естественным образом снижает проницаемость элемента.
Извилистость определяет сложность и длину пути жидкости через керамическую матрицу. Высокая извилистость создает значительное базовое сопротивление потоку, поскольку жидкость должна проходить крутые повороты, тупики и узкие проходы, а не течь по прямой линии. Отношение фактической длины пути к прямолинейной толщине керамической стенки определяет коэффициент извилистости. В диатомитовой керамике этот фактор исключительно высок из-за неправильной формы сросшихся диатомей. Эта сложная внутренняя геометрия обеспечивает превосходные возможности глубинной фильтрации, но требует более высокого рабочего давления для поддержания определенной скорости потока по сравнению со средами с меньшей извилистостью.
Физическая геометрия фильтра влияет на общую доступную площадь поверхности для проникновения жидкости. Цилиндрические элементы обеспечивают другую динамику потока по сравнению с плоскими пластинами. Максимизация активной площади поверхности в пределах заданного объема сосуда напрямую увеличивает общую объемную производительность. При проектировании фильтрационной установки инженеры должны рассчитать общую требуемую площадь поверхности на основе заданной скорости потока и удельной пропускной способности керамического материала. Упаковывание большей площади поверхности на меньшую площадь уменьшает общий размер сосуда под давлением, экономя площадь и затраты на материалы.
Математическая зависимость между площадью активной поверхности и производительностью является линейной, при условии постоянного давления и вязкости жидкости. Расширение площади поверхности распределяет нагрузку частиц по более широкой области, задерживая наступление предельной потери напора. Например, удвоение количества керамических элементов в корпусе вдвое уменьшит скорость потока на элемент, если общий поток системы останется постоянным. Такое уменьшение локализованного потока значительно увеличивает время работы между циклами очистки, поскольку частицы медленнее накапливаются на поверхности носителя. Правильный размер резервуара и расстояние между элементами имеют решающее значение для обеспечения равномерного распределения потока и максимального использования доступной площади поверхности.
Закон Дарси управляет течением жидкости через пористую среду. Он утверждает, что скорость потока прямо пропорциональна градиенту давления и проницаемости и обратно пропорциональна вязкости жидкости. Взаимосвязь между давлением питательного насоса, перепадом давления на керамической стенке и результирующей скоростью потока лежит в основе проектирования системы. Операторы должны постоянно контролировать перепад давления, чтобы понять состояние гидравлической системы. По мере накопления частиц сопротивление увеличивается, и для поддержания той же скорости потока требуется большее давление.
Потеря напора означает сопротивление потоку, вызванное накоплением частиц на фильтрующем материале и внутри него. Отслеживание того, как прогрессирует накопление потерь напора, определяет окончание безопасного цикла фильтрации. В системе с постоянной производительностью питательный насос использует частотно-регулируемый привод для увеличения давления по мере увеличения потери напора. Как только насос достигнет максимального рабочего давления или перепад давления превысит конструктивные пределы керамического элемента, цикл необходимо прекратить. Понимание скорости развития потери напора позволяет операторам прогнозировать интервалы технического обслуживания и оптимизировать графики обратной промывки.
Концентрация и гранулометрический состав взвешенных веществ в поступающей воде сильно влияют на поток. Высокая мутность быстро закрывает микроскопические поры пористого диатомитового керамического элемента. Когда в исходной воде резко возрастает содержание взвешенных веществ, возможно, из-за обильных дождей или нарушения технологического процесса, скорость образования фильтрационной корки резко возрастает. Это быстрое накопление перекрывает пути жидкости, что приводит к резкому снижению скорости потока или быстрому скачку перепада давления.
Предварительная химическая обработка, такая как коагулянты или флокулянты, изменяет физические характеристики этих твердых веществ. Незначительные изменения концентрации этих химикатов могут ускорить перепад давления, если образующиеся хлопья слишком липкие или плотные. Фильтрация жидкостей с высокой мутностью без соответствующей предварительной обработки или коагуляции приводит к быстрому снижению скорости потока, что приводит к преждевременному отключению системы. И наоборот, оптимизация процесса коагуляции создает пористые, легко управляемые хлопья, которые образуют проницаемую фильтровальную корку, продлевая время работы и поддерживая стабильную скорость потока в течение более длительного периода.
Температура жидкости и вязкость находятся в обратной зависимости. Когда температура воды падает, ее вязкость увеличивается, что делает ее более густой и трудной для проталкивания через плотные керамические поры. Сезонные колебания температуры исходной воды изменяют скорость потока через жесткую керамическую матрицу. Система, предназначенная для работы с определенным расходом летом, может столкнуться с трудностями при достижении той же пропускной способности зимой без превышения предельных значений давления.
Операторы должны установить базовые ожидания для зимних и летних операций, часто требуя регулировки насоса или снижения производительности в холодные месяцы, чтобы предотвратить превышение пределов максимального перепада давления. При расчете ожидаемого потока чистой воды для керамического элемента необходимо применять температурные поправочные коэффициенты. Неспособность учитывать изменения вязкости приведет к использованию подкачивающих насосов недостаточного размера и частым срабатываниям сигнализации высокого давления во время работы в холодную погоду. Мониторинг температуры приточной воды является стандартной практикой для поддержания стабильных гидравлических характеристик в течение всего года.
Фильтрация переходит от глубинной фильтрации в керамических порах к поверхностной фильтрации по мере накопления частиц. Это скопление образует фильтровальную корку на поверхности носителя. Однажды установленная проницаемость самой фильтрационной корки в конечном итоге становится основным узким местом, определяющим скорость потока в системе. Керамическая матрица действует лишь как опорная конструкция для этого торта. Управление пористостью этого слоя имеет решающее значение для стабильной производительности. Если осадок станет сильно сжимаемым, он разрушится под давлением, засорив фильтр и полностью остановив поток.
Физические характеристики взвешенных веществ определяют природу фильтрационной корки. Твердые, гранулированные частицы образуют высокопористую лепешку, которая позволяет воде легко проходить, что приводит к медленному увеличению потери напора. И наоборот, органические вещества, водоросли или студенистые хлопья образуют плотный непроницаемый слой, который быстро ограничивает поток. Операторы должны анализировать природу поступающих твердых частиц, чтобы предсказать, как осадок на фильтре будет вести себя под давлением. Во многих случаях требуется предварительная фильтрация для удаления сжимаемых твердых частиц до того, как они достигнут керамического материала.
Непрерывная подача корпуса DE используется для поддержания пористости накапливающейся фильтрационной корки. Впрыскивание свежей диатомовой земли в приходящий поток создает пористую матрицу рядом с захваченными загрязнителями. Такое непрерывное накопление подачи в корпус ограничивает скорость развития потери напора, эффективно задерживая падение конечного давления. Добавленные частицы DE действуют как жесткие прокладки внутри корки, предотвращая разрушение сжимаемых твердых частиц и перекрывая пути прохождения жидкости.
Оптимизация соотношения подачи корпуса предотвращает сжатие фильтрационной корки и закупорку керамических пор, тем самым продлевая продолжительность оптимального потока. Дозировку необходимо тщательно калибровать с учетом концентрации и характера поступающих взвешенных веществ. Слишком малое количество подачи не позволит поддерживать пористость кека, а чрезмерная подача приведет к ненужному расходу расходных материалов и быстро заполнит доступное пространство внутри корпуса фильтра. Автоматизированные системы дозирования, подключенные к измерителям мутности поступающей воды, обеспечивают наиболее точный контроль скорости впрыскивания корма в организм.
Операторы обычно выбирают между двумя основными режимами: позволить потоку падать, пока давление остается постоянным, или увеличивать давление насоса для поддержания постоянного расхода. Промышленный стандарт для систем питьевого водоснабжения 1,0 галлонов США в минуту/кв. фут подчеркивает, почему предпочтительнее поддерживать постоянный расход воды. Это позволяет операторам легко отслеживать прогресс потери давления и точно прогнозировать поведение системы. Контролируя скорость повышения давления, обслуживающий персонал может планировать циклы обратной промывки до того, как потеря напора на терминале нарушит работу установки.
Эксплуатационные реалии и затраты на электроэнергию, связанные с обеспечением постоянного расхода, значительно возрастают по мере увеличения потери напора к концу цикла. Питающий насос должен потреблять больше электроэнергии, чтобы преодолеть растущее сопротивление фильтрационной корки. В системе с постоянным давлением потребление энергии остается относительно стабильным, но снижение скорости потока может вызвать проблемы на выходе, если процесс требует постоянной подачи фильтрованной воды. Выбор подходящей стратегии управления зависит от конкретных гидравлических требований объекта и возможностей насосного оборудования.
Керамическая фильтровальная пластина многоразового использования должна обладать высокой механической прочностью при воздействии повышенного перепада давления. Проталкивание больших объемов воды через ограниченные поры создает значительную физическую нагрузку на среду. Существует явный риск микротрещин или деградации среды, если скорость потока и давление превышают допуски, указанные производителем. Структурный отказ ставит под угрозу абсолютное удержание, позволяя патогенам и частицам обходить фильтрационный барьер и загрязнять поток сточных вод.
Конструкция корпуса фильтра и способ крепления керамических пластин играют важную роль в сохранении структурной целостности. Неравномерное распределение давления или механическая вибрация могут вызвать концентрацию напряжений, приводящую к растрескиванию. Правильные процедуры установки, включая использование соответствующих прокладок и соблюдение моментов затяжки, являются обязательными для предотвращения механических повреждений. Регулярные визуальные проверки и испытания на целостность, такие как испытания на падение давления, подтверждают, что керамический материал остается неповрежденным и способен обеспечить требуемые характеристики фильтрации.
Чтобы найти баланс между высокой производительностью и строгим удалением патогенов, требуется четкая система принятия решений. Достижение снижения количества бревен Cryptosporidium и Giardia требует наличия плотных пористых структур, которые по своей сути ограничивают скорость потока. Вы не можете максимизировать обе переменные одновременно; Необходимо достичь компромисса, исходя из конкретных нормативных требований и производственных целей объекта.
| Тип среды | Начальная скорость потока | Удержание патогена (логарифмическое сокращение) | Жизненный цикл и обслуживание |
|---|---|---|---|
| Одноразовый полимерный | Высокий | Переменная в зависимости от рейтинга | Одноразовое использование, частая замена. |
| Многоразовая керамическая тарелка | Умеренный | Высокий (абсолютный рейтинг в микронах) | Очищаемый, многолетний срок службы |
| Песочная фильтрация | Очень высоко | Низкая (требуется вторичное лечение) | Обратная стирка, длительный срок службы |
| Мембранный биореактор | Низкий | Очень высоко | Интенсивная химическая очистка |
Долгосрочная эксплуатационная стабильность использования очищаемых керамических сред многократного использования часто перевешивает одноразовые полимерные альтернативы в средах с высоким расходом, при условии, что система спроектирована с учетом конкретных характеристик потери напора керамики. Хотя первоначальные капитальные затраты на керамические пластины могут быть выше, отказ от расходных фильтрующих картриджей и связанных с ними трудозатрат на замену дает значительную экономию в течение срока службы оборудования.
Внезапное падение скорости потока обычно связано с органическими загрязнениями, накипью или закупоркой пор керамики маслом и жиром. Эти загрязнения создают непроницаемую пленку на поверхности носителя, делая стандартную обратную промывку неэффективной. Реализация стратегии предварительной фильтрации защищает керамический материал и стабилизирует поток. Использование фильтров грубой очистки, песочных фильтров или установок для флотации растворенным воздухом удаляет сыпучие твердые вещества и органику до того, как они достигнут чувствительной стадии микрофильтрации.
Мониторинг химического состава приходящей воды имеет решающее значение для прогнозирования событий, связанных с образованием отложений. Высокие концентрации кальция, магния или кремнезема могут выпадать в осадок из раствора и навсегда блокировать поры керамики. Регулировка pH или введение химикатов, препятствующих накипи, снижают этот риск. При подозрении на органическое загрязнение операторы должны проанализировать исходную воду на предмет биологической активности или загрязнения углеводородами. Идентификация конкретного загрязнителя позволяет разработать целевые протоколы химической очистки для восстановления проницаемости.
Установление строгих критериев для начала цикла очистки является обязательным для поддержания постоянной скорости потока. Операторы должны интегрировать непрерывный мониторинг мутности сточных вод с отслеживанием потерь напора, чтобы выявить прорывы или ослепление. Протоколы абсолютного оперативного отключения должны применяться при достижении максимальной потери напора на терминале и приостановке потока. Восстановление исходной проницаемости керамического фильтра требует точной механики, использования обратной промывки обратным потоком или целенаправленной химической очистки для растворения захваченных накипи и органических веществ.
Постоянно контролируйте перепад давления и устанавливайте автоматические сигналы тревоги при 80 % потери напора на терминале.
Начать обратную промывку чистой сточной водой со скоростью, достаточной для вытеснения фильтрационной корки.
Во время цикла обратной промывки подавайте сжатый воздух, чтобы создать турбулентность и очистить керамическую поверхность.
Выполните процедуру химической очистки на месте, используя гипохлорит натрия при органических загрязнениях или лимонную кислоту при минеральных отложениях.
После технического обслуживания проведите испытание потока чистой воды, чтобы убедиться, что базовая проницаемость восстановлена.
Начать пилотное тестирование с попутным потоком фактической исходной воды, чтобы эмпирически определить скорость загрязнения и оптимальный поток.
Установите базовые эксплуатационные параметры для летних и зимних колебаний температуры, чтобы предотвратить перепады давления.
Интегрируйте автоматические датчики перепада давления для запуска циклов обратной промывки до того, как произойдет потеря напора на клеммах.
Оптимизируйте этапы предварительной фильтрации для удаления крупных органических веществ и масел, вызывающих необратимое керамическое засорение.
Ответ: Стандартный отраслевой расход для систем питьевого водоснабжения обычно составляет около 1,0 галлонов США в минуту/кв. фут. Эта постоянная скорость позволяет операторам точно отслеживать потерю давления и прогнозировать, когда потребуется обратная промывка.
Ответ: Потеря напора – это сопротивление потоку, вызванное захваченными частицами. В системе с постоянным давлением увеличение потери напора напрямую снижает расход. В системе с постоянной скоростью насосы должны работать усерднее, чтобы преодолеть потерю напора, пока не будет достигнуто конечное давление.
А: Да. Вязкость жидкости обратно пропорциональна температуре. Холодная вода более вязкая, и ее труднее протолкнуть через микроскопические керамические поры, что приводит к более высокому перепаду давления и снижению скорости потока в зимние месяцы.
О: Внезапные падения обычно вызваны преждевременным загрязнением. Сюда входят резкие скачки мутности исходной воды, органические загрязнения, минеральные отложения или попадание масел и смазок, которые быстро слепят керамическую поверхность.
Ответ: Скорость потока восстанавливается за счет механической обратной промывки обратным потоком для удаления фильтрационной корки. Если произошло органическое загрязнение или накипь, необходима целенаправленная химическая очистка с использованием кислот или окислителей для очистки внутренней пористой структуры.
Ответ: Фильтрация с постоянной скоростью использует переменное давление насоса для поддержания постоянного потока при засорении фильтра. Фильтрация под постоянным давлением применяет постоянную силу, вызывая постепенное снижение скорости потока по мере образования фильтрационной корки и увеличения сопротивления.
