Электроника с высокой плотностью мощности, передовая оптоэлектроника и производство полупроводников сталкиваются с критическим физическим пределом. Они должны рассеивать сильное тепло, сохраняя при этом строгую электрическую изоляцию. Традиционные подложки, такие как оксид алюминия, не соответствуют требованиям по теплопроводности, предъявляемым к компонентам нового поколения. Это ограничение создает серьезные проблемы с перегревом, сокращает срок службы компонентов и в конечном итоге приводит к сбоям в системе. И наоборот, высокоэффективные альтернативы, такие как оксид бериллия, создают серьезные риски токсичности, создавая сложные препятствия для соблюдения нормативных требований и повышая требования к обращению.
Керамика из нитрида алюминия стала базовым стандартом для решения именно этого инженерного конфликта. Он устраняет разрыв между рассеиванием тепла и электрической изоляцией. В этом руководстве оцениваются свойства материала, сравнительные компромиссы и реалии реализации использования этого материала для важных приложений терморегулирования. Вы узнаете, как привести возможности подложки в соответствие с вашими инженерными требованиями.
Исключительный термоэлектрический баланс: AlN обеспечивает теплопроводность 170–230 Вт/м·К (почти в 5–7 раз выше, чем у оксида алюминия), сохраняя при этом высокую диэлектрическую прочность и электрическую изоляцию.
Совместимость с кремнием: его коэффициент теплового расширения (КТР) близко соответствует коэффициенту теплового расширения кремния (Si) и арсенида галлия (GaAs), предотвращая механическое напряжение и расслоение полупроводниковых сборок при термоциклировании.
Соответствие нормативным требованиям: AlN представляет собой нетоксичную альтернативу оксиду бериллия, соответствующую требованиям RoHS, без ущерба для высоких тепловых характеристик.
Специфика применения: Несмотря на то, что он очень эффективен для радиаторов, подложек и тиглей AlN с высокой теплопроводностью, его более высокая стоимость, чувствительность к влаге и сложность обработки требуют точной квалификации в соответствии с требованиями проекта.
Современная электроника продолжает двигаться в сторону крайней миниатюризации. Теперь устройства выдают значительно большую мощность, занимая гораздо меньшую площадь. Модули биполярных транзисторов с изолированным затвором (IGBT), светодиоды высокой яркости и радиочастотные модули 5G создают огромные тепловые нагрузки. Тепло быстро накапливается в полупроводниковом переходе. Если вам не удастся эффективно отвести это тепло, температура перехода превысит безопасные эксплуатационные пределы. Это приводит непосредственно к тепловому разбегу и немедленному выходу устройства из строя. Инженеры должны спроектировать тепловые пути, которые передают тепло от матрицы в окружающую среду с минимальным сопротивлением.
Стандартные металлические радиаторы из меди или алюминия обладают превосходной теплопроводностью. Однако они обладают высокой электропроводностью. Многие приложения высокой мощности требуют строгой электрической изоляции между полупроводниковым кристаллом и инфраструктурой охлаждения. Вы не можете установить высоковольтный компонент непосредственно на медный блок, не вызвав короткого замыкания. Вставка термоинтерфейсных материалов на основе полимеров обеспечивает изоляцию, но создает массивный тепловой барьер. Именно эта проблема требует использования современных керамических подложек, которые действуют как теплопроводники и электрические изоляторы.
Термомеханическая стабильность представляет собой еще одно серьезное инженерное препятствие. Полупроводники во время работы быстро нагреваются и остывают. Подложки и полупроводниковые кристаллы расширяются с разной скоростью под воздействием этих изменений температуры. Это несоответствие коэффициента теплового расширения (КТР) вызывает серьезное механическое напряжение. Со временем термоциклирование приводит к усталости паяных соединений. Это приводит к микротрещинам, расслоениям и преждевременному выходу устройства из строя. Вы должны выбирать материалы, которые расширяются с одинаковой скоростью, чтобы предотвратить механическое разрушение.
Оценка термоподложки требует строгого соблюдения конкретных показателей успеха. Чтобы определить, подходит ли материал для вашего применения, необходимо измерить следующие параметры:
Теплопроводность (Вт/м·К) для определения эффективности теплопередачи.
Диэлектрическая прочность (кВ/мм) для обеспечения электрической изоляции и предотвращения искрения.
Коэффициент теплового расширения (ppm/°C) для проверки механической совместимости с кремниевыми штампами.
Диэлектрическая проницаемость (Dk) для обеспечения целостности сигнала в высокочастотных радиочастотных приложениях.
Коммерческий нитрид алюминия обычно обеспечивает диапазон теплопроводности от 170 Вт/м·К до 230 Вт/м·К. Эта производительность полностью зависит от механизма рассеяния фононов. В неметаллических твердых телах тепло не передается через свободные электроны. Вместо этого он перемещается через фононы, которые представляют собой квантованные моды колебаний в кристаллической решетке. Любой дефект в этой решетке рассеивает фононы и ухудшает теплопередачу. Поэтому абсолютная чистота керамики напрямую определяет ее тепловые характеристики.
Примеси кислорода представляют наибольшую угрозу теплопроводности. Атомы кислорода заменяют азот в кристаллической решетке, создавая вакансии, которые агрессивно рассеивают фононы. Для решения этой проблемы производители используют специальные вспомогательные средства для спекания. Иттрий (Y2O3) обычно добавляется в процессе производства. Иттрий действует как геттер, реагируя с примесями кислорода с образованием фаз алюмината иттрия. Эти фазы мигрируют к границам зерен во время высокотемпературного спекания, оставляя первичную кристаллическую решетку высокоочищенной и структурно прочной.
Этот процесс очистки приводит к исключительной эффективности теплопередачи. По сравнению со стандартными печатными платами FR4 нитрид алюминия обеспечивает почти на два порядка лучшее рассеивание тепла. Он также значительно превосходит стандартную оксидную керамику, что делает его лучшим выбором для плотной силовой электроники, где любое снижение температуры продлевает срок службы полупроводника.
Теплопроводность мало что значит в силовой электронике без соответствующей электрической изоляции. Здесь превосходит нитрид алюминия, предлагая объемное сопротивление более 10^14 Ом·см. Его диэлектрическая прочность обычно находится в диапазоне от 15 до 20 кВ/мм. Эта прочная изоляция позволяет инженерам монтировать высоковольтные компоненты непосредственно на подложку без риска электрического пробоя или частичного разряда.
Прямой монтаж исключает необходимость использования вторичных изолирующих слоев. Полимерные пленки или термопрокладки по своей сути препятствуют передаче тепла. Удалив их, вы резко снизите общее термическое сопротивление узла. Тепло передается непосредственно от матрицы через керамику в механизм охлаждения. Этот прямой путь имеет решающее значение для управления переходными тепловыми скачками, характерными для электроприводов и силовых инверторов.
Материал также демонстрирует исключительную стабильность в радиочастотном и микроволновом применении. Его диэлектрическая проницаемость составляет примерно 8,8 на частоте 1 МГц. В сочетании с очень низким тангенсом диэлектрических потерь это предотвращает ухудшение сигнала на высоких частотах. Это делает подложку очень стабильной для современных телекоммуникационных, радиолокационных систем и компонентов инфраструктуры 5G, где целостность сигнала так же важна, как и управление температурным режимом.
Механическая надежность во многом зависит от соответствия КТР. Нитрид алюминия имеет КТР примерно 4,5 ppm/°C при комнатной температуре. Это значение удивительно хорошо согласуется со стандартными полупроводниковыми материалами. Кремний имеет КТР от 2,6 до 3,2 частей на миллион/°C, тогда как арсенид галлия имеет аналогичный показатель. Медь, для сравнения, расширяется со скоростью примерно 17 ppm/°C, создавая огромную деформацию при непосредственном соединении с кремнием.
Такое тесное согласование приводит к конкретному оперативному результату. Когда полупроводниковая сборка подвергается быстрому термоциклированию, кристалл и подложка расширяются и сжимаются почти с одинаковой скоростью. Это сводит к минимуму напряжение сдвига, приложенное к паяным соединениям и связующим слоям. Без этого согласования непрерывное расширение и сжатие приведет к быстрому разрыву припоя, созданию пустот, которые блокируют теплообмен и вызывают немедленный выход тепла.
Снижение термомеханических напряжений напрямую повышает надежность устройства. Приложения, работающие в суровых условиях, требуют такой стабильности. Компоненты аэрокосмической отрасли, военная электроника и автомобильные инверторы для электромобилей полагаются на это точное соответствие CTE, чтобы выдержать тысячи экстремальных температурных циклов без механических повреждений. Это гарантирует, что физическая целостность корпуса соответствует его электрическим характеристикам.
Несмотря на свои прочные физические свойства, нитрид алюминия обладает особой химической уязвимостью. Он подвержен гидролизу. При воздействии среды с высокой влажностью или жидкой воды материал вступает в реакцию с влагой. В результате этой реакции образуется гидроксид алюминия и выделяется газообразный аммиак. Со временем гидролиз ухудшает структурную целостность и тепловые характеристики подложки, превращая поверхность в меловой непроводящий слой.
Инженеры должны реализовать строгие стратегии смягчения последствий, чтобы предотвратить эту деградацию. Вы не можете использовать необработанный нитрид алюминия в средах без вакуума или с высокой влажностью без защиты. Производители наносят специальные пассивирующие слои или стеклянные покрытия для герметизации керамической поверхности. Эти покрытия блокируют проникновение влаги, сохраняя при этом основные тепловые свойства подложки.
В приложениях с высокими требованиями герметизация обеспечивает максимальную защиту. Заключив субстрат в герметичную влагонепроницаемую упаковку, вы полностью исключаете риск гидролиза. Понимание этого ограничения окружающей среды обеспечивает долгосрочную надежность при развертывании в полевых условиях, предотвращая неожиданные сбои во влажных условиях эксплуатации.
Сравнительная таблица материалов
| Теплопроводность | материала (Вт/м·К) | КТР (ppm/°C) | Диэлектрическая прочность (кВ/мм) | Основное преимущество |
|---|---|---|---|---|
| Нитрид алюминия (AlN) | 170 - 230 | ~4,5 | 15 - 20 | Высокая теплопередача с согласованием КТР |
| Глинозем (Al2O3) | 25 - 30 | ~7,2 | 15 | Низкая стоимость, легкая металлизация. |
| Оксид бериллия (BeO) | ~250 | ~8,0 | >20 | Самая высокая теплопроводность (Legacy) |
| Нитрид кремния (Si3N4) | 60 - 90 | ~3,2 | 15 | Чрезвычайная механическая прочность |
Оксид алюминия остается наиболее распространенной керамической подложкой в электронной промышленности. Однако его тепловые характеристики ограничены. Оксид алюминия обеспечивает теплопроводность примерно от 25 до 30 Вт/м·К. Напротив, керамика AlN для терморегулирования обеспечивает мощность 170+ Вт/м·К, отводя тепло от критических спаев экспоненциально быстрее. Эта огромная разница диктует ограничения по плотности компонентов.
Глинозем предлагает явные практические преимущества. Его производство значительно дешевле. Его легче металлизировать, используя стандартные отраслевые процессы, поскольку это оксидная керамика. Кроме того, он полностью невосприимчив к разрушению под воздействием влаги и не требует специальных слоев пассивации или герметизации для защиты окружающей среды.
Здесь вы должны применить строгое правило принятия решения. Указывайте нитрид алюминия только в том случае, если тепловые нагрузки явно превышают рассеивающую способность оксида алюминия. Это также оправдано, когда строгие ограничения по пространству не позволяют использовать более крупные и громоздкие радиаторы из оксида алюминия. Для маломощных приложений с достаточным физическим пространством Alumina остается практичным и экономичным выбором.
Исторически сложилось так, что оксид бериллия доминировал в сфере теплового управления высокого класса. BeO обеспечивает немного более высокую теплопроводность, достигая максимального значения около 250 Вт/м·К. Он также имеет более низкую диэлектрическую проницаемость, что дает преимущества в некоторых высокочастотных радиочастотных приложениях, где скорость распространения сигнала является абсолютным приоритетом.
Критическая точка отказа BeO заключается в его сильной токсичности. Вдыхание пыли BeO вызывает бериллиоз, хроническое и часто смертельное заболевание легких. Эта токсичность приводит к огромным затратам на соблюдение требований OSHA и RoHS. Предприятия требуют специализированных протоколов обработки, специализированных сред обработки и дорогостоящих обязательств по утилизации, которые усложняют весь производственный конвейер.
Современное инженерное правило принятия решений является абсолютным. Нитрид алюминия служит обязательной заменой BeO во всех новых конструкциях. Мандаты по охране окружающей среды и безопасности (EHS) диктуют этот сдвиг во всем мире. Незначительные компромиссы в отношении теплопроводности полностью компенсируются устранением рисков токсичности и упрощением цепочки поставок.
Нитрид кремния занимает особую нишу в силовой электронике. Нитрид алюминия обеспечивает превосходную теплопроводность, а Si3N4 отличается физической прочностью. Нитрид кремния обеспечивает значительно превосходящую механическую прочность, вязкость разрушения и прочность на изгиб, что делает его очень устойчивым к физическим воздействиям.
Это различие диктует их соответствующие варианты использования. Рекомендуется Si3N4 для сред, подверженных сильным механическим ударам или сильной вибрации. В некоторых трансмиссиях электромобилей и тяжелом промышленном оборудовании часто используются подложки Si3N4, чтобы предотвратить разрушение керамики под физическим напряжением.
И наоборот, выбирайте нитрид алюминия для применений, где максимальное рассеивание тепла является основным узким местом. Если среда механически стабильна, но термически экстремальна, AlN остается лучшим выбором. Вы обмениваете механическую прочность на возможность термической экстракции.
Полупроводниковая промышленность в значительной степени полагается на современные керамические подложки. Модули биполярных транзисторов с изолированным затвором (IGBT) управляют огромными силовыми нагрузками в железнодорожных тягах, промышленных приводах и инверторах возобновляемых источников энергии. Эти модули выделяют сильное тепло, которое необходимо мгновенно рассеять, чтобы предотвратить выход из строя. Подложка действует как основной тепловой мост между кремнием и пластиной жидкостного охлаждения.
Силовые МОП-транзисторы и высокочастотные ВЧ/СВЧ-пакеты для инфраструктуры 5G сталкиваются с аналогичными проблемами. Плотная упаковка этих компонентов не оставляет места для громоздких систем охлаждения. Подложки из нитрида алюминия отводят тепло непосредственно от кремниевых кристаллов, что позволяет инженерам вместить больше вычислительной мощности в меньшие по размеру корпуса, не нарушая температурных ограничений.
Поддерживая более низкие температуры перехода, эти подложки предотвращают тепловой неуправляемый переход. Они обеспечивают стабильную электрическую производительность в энергосистемах высокой плотности и непрерывно работающей телекоммуникационной инфраструктуре. Материал обеспечивает фундаментальную термическую стабильность, необходимую для поддержания работоспособности современных энергетических сетей при пиковых нагрузках.

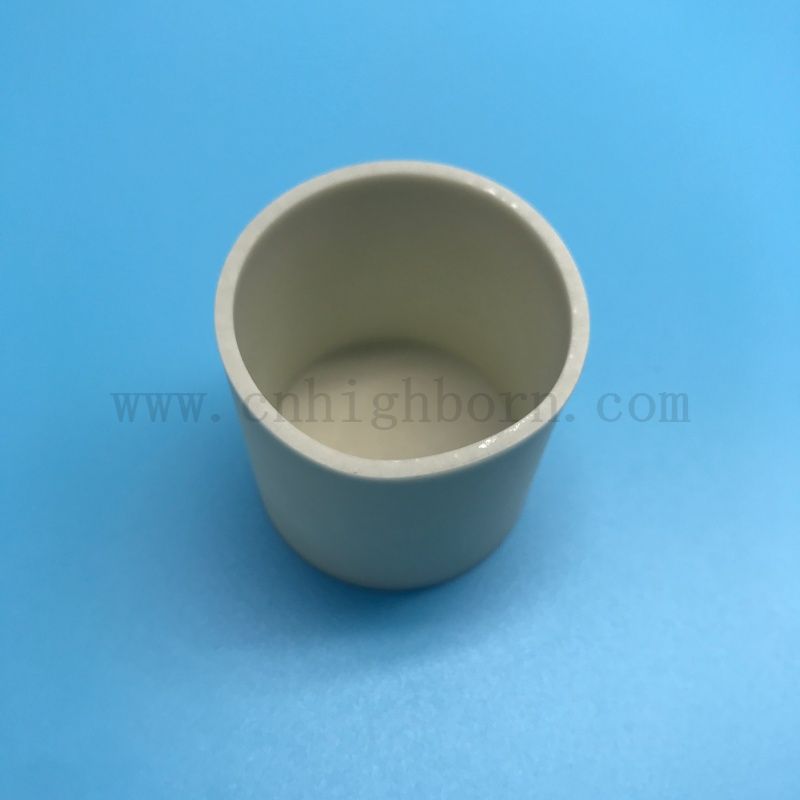

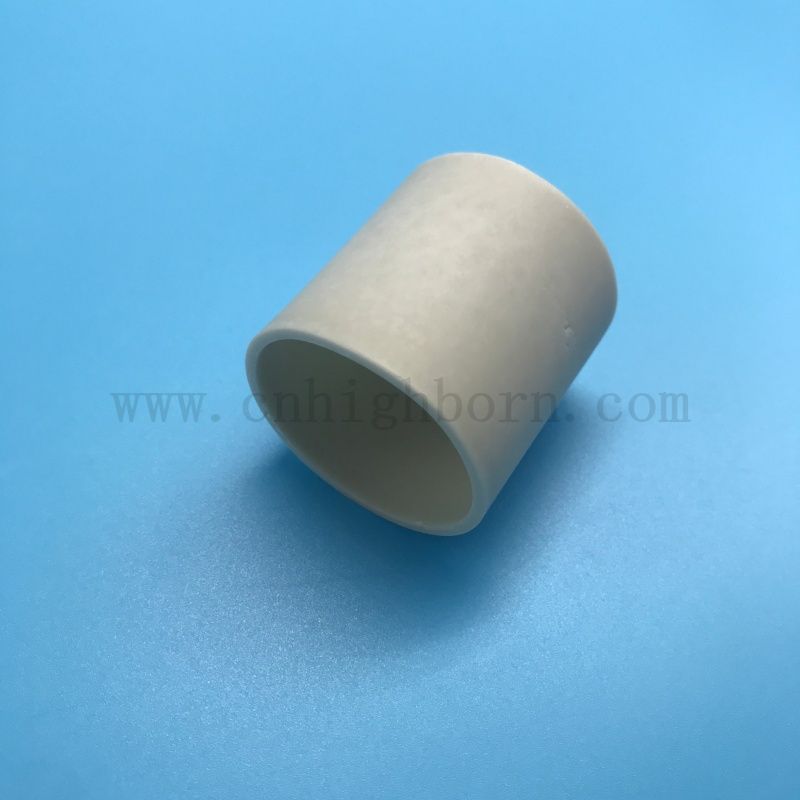

Управление температурным режимом выходит за рамки электронных подложек и включает в себя передовую обработку материалов. Тигель AlN с высокой теплопроводностью играет жизненно важную роль в специализированном производстве. Эти тигли широко используются в процессах выращивания кристаллов, особенно для вытягивания булей арсенида галлия (GaAs) и карбида кремния (SiC), где обязательны точные температурные градиенты.
Они также поддерживают производство OLED и высокотемпературные металлургические процессы. Материал демонстрирует исключительную устойчивость к расплавленным металлам, включая высокореактивный алюминий и литий. Он не загрязняет расплав, обеспечивая высокую чистоту чувствительных полупроводниковых материалов.
Кроме того, эти тигли сохраняют структурную стабильность в инертной или восстановительной атмосфере при экстремальных температурах. Они могут эффективно работать при температурах, приближающихся к 2000°C. Эта стабильность обеспечивает равномерное распределение тепла, необходимое для бездефектного роста кристаллов, предотвращая разрушение тигля при тепловом ударе во время фаз быстрого охлаждения.
Мощные УФ-светодиоды и промышленные лазерные диоды выделяют значительное количество тепла на микроскопической площади. Если это тепло остается в ловушке, производительность диода немедленно ухудшается. Крепления из нитрида алюминия обеспечивают необходимый путь теплоотвода, отводя тепло от активной светоизлучающей области.
Эффективный отвод тепла напрямую зависит от стабильности устройства. В лазерных диодах колебания температуры изменяют длину волны излучения. Стабилизируя температуру, керамический дополнительный кронштейн обеспечивает строгую стабильность длины волны. Это критически важно для оптоволоконной связи и прецизионных инструментов лазерной резки, где дрейф длины волны приводит к сбою системы.
Для светодиодов высокой яркости терморегулирование поддерживает светоотдачу. Тепло разрушает слои люминофора и со временем снижает светоотдачу. Правильное рассеивание тепла максимально увеличивает срок службы диода, обеспечивая стабильную работу в течение тысяч часов непрерывной работы.
Работа с полностью спеченным нитридом алюминия представляет собой серьезные производственные проблемы. Материал обладает чрезвычайной твердостью и присущей ему хрупкостью. Стандартные обрабатывающие инструменты сразу же выйдут из строя. Модификации после спекания требуют специального оборудования и строгих рабочих протоколов для предотвращения микротрещин.
Инженеры должны соблюдать строгую последовательность производства и обеспечения качества:
Формование сырого состояния: Придайте необработанному керамическому порошку форму с помощью прессования или литья на ленте, прежде чем он затвердеет.
Экологичная обработка: сверлите отверстия и вырезайте детали сложной геометрии, пока материал еще мягкий, чтобы минимизировать износ инструмента.
Высокотемпературное спекание: обжиг керамики в атмосфере азота с добавками иттрия для достижения полной плотности.
Алмазное шлифование: используйте специальные круги с алмазной зернистостью для достижения окончательной плоскостности поверхности и жестких допусков на размеры.
Лазерная абляция: используйте прецизионные лазеры для микроотверстий или резки мелких деталей, которых невозможно достичь шлифованием.
Термическая проверка: Испытайте образцы партии с использованием метода лазерной вспышки (ASTM E1461), чтобы гарантировать характеристики теплопроводности.
Инженеры должны строго соблюдать принцип проектирования для технологичности (DFM). Вам следует проектировать компоненты так, чтобы свести к минимуму механическую обработку после пожара. По возможности используйте механическую обработку в «зеленом» состоянии. Придание керамике формы до ее высокотемпературного спекания существенно снижает производственные затраты и сокращает отходы материала.
Интеграция керамики в электронную сборку требует металлизации. Поскольку нитрид алюминия представляет собой неоксидную керамику, его сложнее металлизировать по сравнению с оксидом алюминия. На поверхности отсутствуют атомы кислорода, которые обычно захватывают традиционные связующие металлы. Вы не можете просто напечатать медь на необработанной поверхности и ожидать, что она приклеится под воздействием термического напряжения.
Чтобы преодолеть эту проблему, производители используют специальные методы металлизации. Медь с прямой связью (DBC) требует преднамеренного окисления поверхности AlN для создания тонкого слоя оксида алюминия, позволяющего меди связываться при высоких температурах. При пайке активным металлом (AMB) отсутствует этап окисления, поскольку используется припой, содержащий активные металлы, такие как титан, который химически реагирует непосредственно с поверхностью нитрида. AMB обычно обеспечивает превосходную надежность при экстремальных температурных циклах.
Прямая металлизация оптимизирует термическое сопротивление. Это устраняет необходимость использования толстых термоинтерфейсных материалов с высоким сопротивлением (TIM) между керамическими и медными дорожками. Однако необходимо внимательно следить за качеством. Если профили металлизации не контролируются производителем строго, вы рискуете серьезно нарушить адгезию, что приведет к расслоению в полевых условиях.
Керамика из нитрида алюминия является окончательным материалом для выбора, когда стандартная керамика выходит из строя термически, а металлические радиаторы выходят из строя электрически. Он заполняет критический пробел в современной силовой электронике, обеспечивая непревзойденную теплопроводность и высокую диэлектрическую прочность. Его физические свойства идеально соответствуют требованиям полупроводниковой упаковки нового поколения.
Инженерам следует указывать этот материал при проектировании систем с высокой плотностью мощности, таких как IGBT, промышленные лазеры и радиочастотные модули 5G. Когда соответствие КТР с кремнием, нетоксичная высокая теплопроводность и строгая электрическая изоляция не подлежат обсуждению, эта керамика обеспечивает точное необходимое инженерное решение.
Сопоставьте свои точные требования к тепловой нагрузке с ограничениями глинозема, чтобы обосновать модернизацию материала.
Укажите свои требования к металлизации, исходя из конкретных потребностей в склеивании, тщательно выбирая между процессами DBC и AMB.
Проконсультируйтесь с производителями технической керамики на начальном этапе проектирования, чтобы оптимизировать допуски механической обработки в «зеленом» состоянии.
Определите строгие стратегии пассивации окружающей среды при использовании подложки в условиях отсутствия вакуума или высокой влажности.
Ответ: В среде, богатой кислородом, нитрид алюминия начинает окисляться примерно при 700°C, образуя слой оксида алюминия, который ухудшает тепловые характеристики. Однако в инертной или восстановительной атмосфере материал сохраняет высокую стабильность и может эффективно работать при температурах, превышающих 1900°С.
Ответ: Процесс производства значительно сложнее. Это требует точного синтеза порошка AlN высокой чистоты, добавления специальных спекающих добавок иттрия и высокотемпературной обработки в контролируемой атмосфере азота. Эти строгие производственные требования приводят к увеличению производственных затрат.
А: Да. Материал подвержен гидролизу. Он реагирует с жидкой водой или высокой влажностью окружающей среды с образованием гидроксида алюминия и газообразного аммиака. Коммерческое применение предотвращает это ухудшение путем нанесения пассивирующих слоев, стеклянных покрытий или использования герметизации.
А: Да. Он обладает чрезвычайно низкими свойствами выделения газов, что делает его очень подходящим для применений в сверхвысоком вакууме (СВВ). Он часто используется в оборудовании для обработки полупроводниковых пластин и в вакуумных электронных корпусах, не загрязняя окружающую среду.
О: Его коэффициент теплового расширения (~4,5 частей на миллион/°C) практически соответствует коэффициенту теплового расширения кремниевых штампов. Такое выравнивание гарантирует, что оба материала расширяются и сжимаются с одинаковой скоростью во время термоциклирования. Это сводит к минимуму напряжение сдвига, предотвращая усталость паяных соединений и образование микротрещин.
Ответ: Он функционально заменяет BeO, чтобы исключить риск токсичности, но не является идеальной заменой. AlN имеет немного другую диэлектрическую проницаемость и требует других процессов металлизации. Инженерам приходится вносить незначительные изменения в конструкцию, чтобы учесть эти различия.
О: Наиболее распространенные совместимые методы включают в себя прямую пайку меди (DBC), активную пайку металлом (AMB) и тонкопленочное напыление. Эти специализированные процессы необходимы, поскольку AlN представляет собой неоксидную керамику, требующую специальной механики соединения для обеспечения прочной адгезии металла.
