Как электрод сравнения Ag-AgCl сохраняет стабильный потенциал?

Точность любого измерения рабочего электрода полностью зависит от абсолютной стабильности эталонной полуячейки. Потенциальный дрейф создает серьезные эксплуатационные риски. Вы получаете скомпрометированные аналитические данные, партии, не прошедшие контроль качества, и тратите лабораторные часы на устранение ложноположительных результатов. Эти проблемы часто возникают из-за того, что электроды изношены или неправильно подобраны, плохо взаимодействуют со сложными матрицами образцов. Снижение этих рисков требует понимания термодинамической механики, материалов соединения и экологических ограничений, присущих системе серебро/хлорид серебра. Оценка, выбор и поддержание правильной конфигурации электродов для конкретных аналитических приложений обеспечивает целостность данных. Освоив физические и химические принципы, лежащие в основе этих устройств, вы устраняете ошибочные показания и обеспечиваете воспроизводимые и высокоточные электрохимические измерения в различных испытательных средах.

• Термодинамическое равновесие: Электрод сравнения Ag-AgCl достигает постоянного потенциала за счет обратимой окислительно-восстановительной реакции, строго регулируемой постоянной активностью ионов хлора во внутреннем электролите.

• Целостность соединения. Физический интерфейс — часто пористый керамический солевой мостик — имеет решающее значение для поддержания электрической непрерывности, предотвращения загрязнения образца и минимизации потенциалов жидкостного перехода.

• Экологическая уязвимость: Колебания температуры и матрицы образцов, содержащие сульфиды или тяжелые металлы, напрямую влияют на стабильность, что требует применения специальных конфигураций, таких как конструкции с двойным соединением.

• Управление жизненным циклом. Стабильная производительность требует строгих протоколов технического обслуживания, включая правильные решения для хранения, регулярное пополнение электролита и проверку по эталонному электроду.

Роль электрода сравнения в электрохимических системах.

В стандартной трехэлектродной установке электрод сравнения выполняет единственную функцию. Он замыкает электрическую цепь, обеспечивая при этом стабильное известное напряжение заземления. Это базовое напряжение действует как точка привязки, относительно которой постоянно измеряется и контролируется потенциал рабочего электрода. Без стабильной опорной точки потенциостат не может точно подать или измерить напряжение, необходимое для запуска желаемых электрохимических реакций на границе раздела рабочего электрода. Эталонная полуячейка должна пропускать минимальный ток, чтобы предотвратить поляризацию. Это гарантирует, что его потенциал остается постоянным независимо от динамических изменений, происходящих в других частях клетки.

Потенциальная стабильность выступает в качестве окончательного показателя оценки любой эталонной системы. Даже дрейф на уровне милливольт может полностью сделать недействительными чувствительные аналитические методы. В циклической вольтамперометрии сдвиг опорного потенциала искажает положение пиков. Это приводит к неправильной идентификации редокс-форм или неточным расчетам кинетики реакции. Во время потенциометрического титрования или измерения pH дрейф базовой линии напрямую приводит к ошибке измерения. Это может привести к тому, что целые партии продукции не будут соответствовать техническим требованиям по качеству. При длительных испытаниях на коррозию нестабильный опорный сигнал скрывает незначительные изменения напряжения, которые указывают на начало точечной коррозии или пассивации. Поддержание абсолютной стабильности является фундаментальным требованием для получения достоверных электрохимических данных.

Термодинамика электрода сравнения Ag-AgCl.

Сердцевина электрода сравнения Ag-AgCl опирается на твердотельный интерфейс, управляемый обратимой окислительно-восстановительной парой. Серебряная проволока, покрытая твердым слоем хлорида серебра, погружена в раствор электролита, содержащий известную концентрацию хлорид-ионов. Это равновесие металл-ион обеспечивает постоянный обмен зарядом на границе раздела. Реакция протекает в обоих направлениях с одинаковой скоростью при отсутствии внешнего тока. Поскольку серебро и хлорид серебра существуют в виде твердых фаз с единичной активностью, они не изменяют химический состав окружающего электролита. Это позволяет системе поддерживать устойчивое состояние неопределенно долго в идеальных условиях.

Уравнение Нернста математически определяет поведение этой системы. Это показывает, что потенциал электрода зависит исключительно от активности хлорид-ионов во внутреннем наполняющем растворе. Поддержание насыщенной или точно известной концентрации хлорида калия (KCl) или хлорида натрия (NaCl) является непреложным фактором предотвращения потенциального сдвига. Если концентрация хлоридов изменяется из-за испарения, разбавления или загрязнения, равновесие смещается. Потенциал дрейфует соответственно. Эта строгая термодинамическая зависимость требует строгого контроля внутреннего состава электролита.

Операторам приходится выбирать между насыщенными и ненасыщенными растворами для наполнения. Каждый из них представляет собой различные термодинамические профили. Преимущество насыщенных растворов KCl заключается в поддержании постоянного потенциала даже при испарении некоторого количества воды. Избыток твердой соли просто растворяется, чтобы сохранить насыщенность. Однако насыщенные растворы очень склонны к осаждению под действием температуры. Падение температуры приводит к образованию кристаллов соли, которые могут засорить место соединения. И наоборот, ненасыщенные растворы, такие как 3M или 3,5M KCl, обеспечивают превосходную температурную стабильность. Они сопротивляются кристаллизации при более низких температурах. Компромиссом является их чувствительность к испарению. Любая потеря воды увеличивает концентрацию хлоридов, вызывая немедленный и постоянный сдвиг опорного потенциала.

При сравнении системы Ag/AgCl с историческими альтернативами становится очевидным ее доминирование в современных лабораториях. Каломельный электрод основан на равновесии ртути и хлорида ртути. Несмотря на высокую стабильность, от него в значительной степени отказались из-за серьезных опасностей для окружающей среды и здоровья, связанных с токсичностью ртути. Стандартный водородный электрод (SHE) служит теоретической базовой линией с нулевым напряжением для всех электрохимических потенциалов. Однако для этого требуется барботирование легковоспламеняющегося газообразного водорода над платинированным платиновым электродом, погруженным в сильную кислоту. Это делает SHE совершенно непрактичным для ежедневного использования в лаборатории или в полевых условиях. Система Ag/AgCl обеспечивает оптимальный баланс безопасности, практичности и термодинамической стабильности.

Оценка технологий соединения: как внутренний электролит встречается с образцом

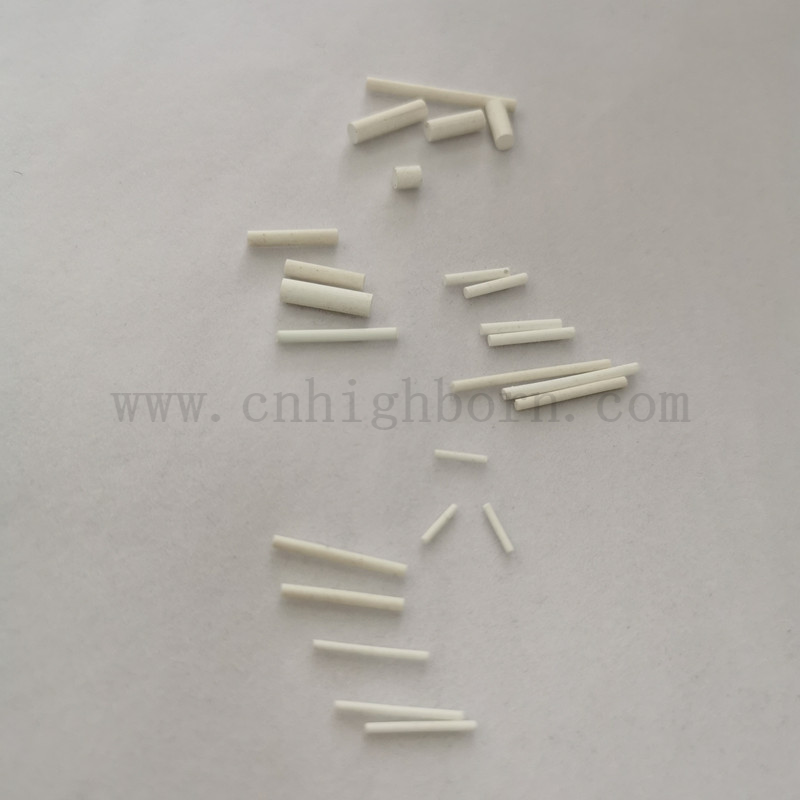

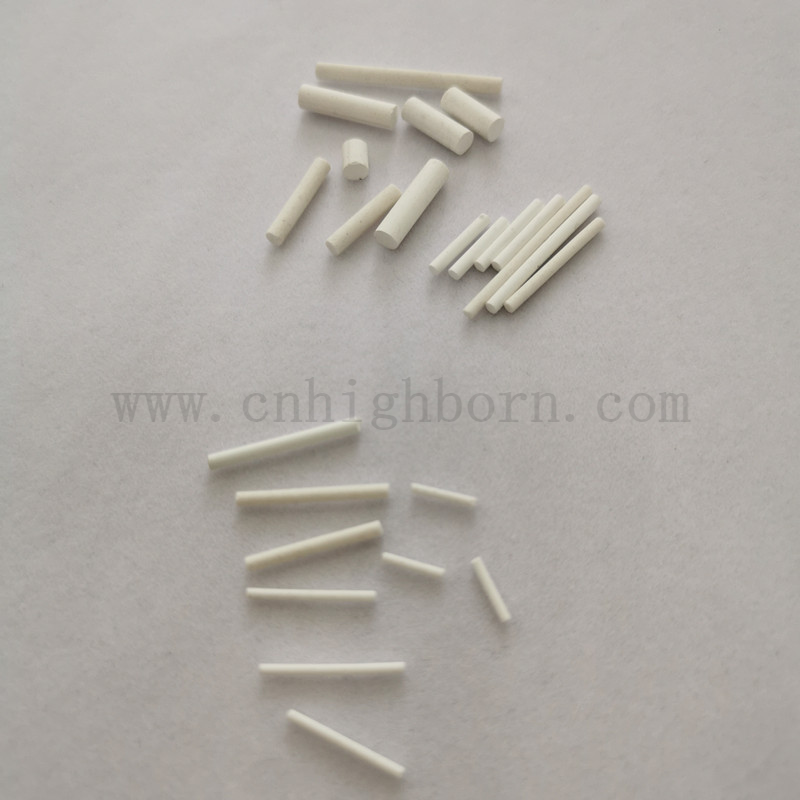

Физическим интерфейсом между внутренним электролитом и внешним образцом управляет переход. Это часто принимает форму пористого керамического солевого мостика . Этот компонент выполняет тонкий балансирующий акт. Он должен обеспечивать контролируемую сверхмедленную утечку внутреннего электролита в образец для установления ионной проводимости. Это завершает электрическую цепь. Одновременно необходимо ограничить объемный обмен жидкости, чтобы предотвратить попадание пробы и загрязнение внутренней окислительно-восстановительной среды. Микроскопические поры керамического материала создают извилистую траекторию, которая облегчает миграцию ионов, сводя при этом к минимуму физическое перемешивание.

Выбор правильного материала перехода требует согласования физических свойств перехода с характеристиками матрицы образца. Стандартный керамический электрод сравнения превосходно работает в чистых водных растворах. Он обеспечивает стабильный и предсказуемый расход. Однако в грязных, мутных образцах или образцах с большим содержанием твердых частиц поры керамики быстро забиваются. В таких средах предпочтительны пористые соединения из ПТФЭ (тефлона). Их антипригарная поверхность препятствует загрязнению и отталкивает частицы. Для сред с высокой вязкостью или образцов, которые имеют тенденцию покрывать поверхности, стеклянная муфта обеспечивает высокую скорость потока и легко очищаемую поверхность раздела. Волоконные соединения представляют собой недорогую универсальную альтернативу для базовых водных испытаний, но им не хватает долговечности керамики или ПТФЭ.

Управление потенциалами жидкостных соединений и снижение рисков засорения являются ежедневными эксплуатационными задачами. Потенциал жидкостного перехода возникает, когда ионы из внутреннего электролита диффундируют в образец с разной скоростью из-за различной подвижности. Ионы калия и хлорида имеют очень схожую подвижность, поэтому предпочтительным электролитом является KCl. Если соединение забивается, этот потенциал становится нестабильным. Засорение часто происходит, когда внутренний электролит взаимодействует с несовместимыми ионами пробы. Если насыщенный электролит KCl встречается с образцом, содержащим высокие уровни серебра или свинца, нерастворимые хлориды выпадают в осадок непосредственно в порах соединения. Оценка скорости потока через соединение на основе вязкости целевого приложения и нагрузки частиц предотвращает эти засоры.

Схема выбора: соответствие электрода области применения

Выбор между однопереходной и двухпереходной конфигурациями является первым решением при выборе электрода. Однопереходная конструкция имеет один пористый интерфейс, отделяющий внутренний элемент Ag/AgCl и окружающий его электролит непосредственно от образца. Это прекрасно работает для мягких водных растворов. Конструкция с двойным соединением снижает загрязнение за счет изоляции внутреннего элемента Ag/AgCl за второй настраиваемой камерой электролита. Внешняя камера взаимодействует с образцом, защищая хрупкое внутреннее равновесие от реактивных частиц. Эта конфигурация обязательна при тестировании образцов, которые в противном случае могли бы отравить серебряную проволоку или выделиться в пределах одного перехода.

Водные и неводные растворители создают совершенно разные проблемы. Стандартные водные электроды сравнения нельзя погружать непосредственно в неводные или органические растворители. Это приводит к появлению массивных, нестабильных потенциалов жидкостного соединения на границе раздела вода-органика. Это часто вызывает немедленное осаждение солей, поскольку водный раствор KCl нерастворим в большинстве органических веществ, мгновенно засоряя фритту. Чтобы справиться с этой задачей, лаборатории используют конфигурации с двойным соединением, в которых внешняя камера заполнена электролитом, совместимым с органическим образцом. В качестве альтернативы в неводных системах используются псевдоэлектроды сравнения, хотя их потенциал необходимо калибровать внутри, используя известный окислительно-восстановительный стандарт, такой как ферроцен.

При планировании эксперимента необходимо учитывать температурную зависимость и профили гистерезиса. Термодинамическая реальность такова, что потенциал системы Ag/AgCl предсказуемо меняется с температурой. Это определяется температурным коэффициентом уравнения Нернста. Если электрод перемещают от горячего образца к холодному, возникает тепловой гистерезис. Это задержка в возвращении к стабильному потенциалу, поскольку внутренние компоненты медленно достигают теплового равновесия. Операторы должны обеспечить достаточное время для установления равновесия перед записью измерений, чтобы избежать временных тепловых ошибок.

Деградация, загрязнение и уязвимости

Химическая несовместимость быстро разрушает стабильность эталонной полуэлемента. Определенные матрицы образцов запускают механизмы отравления, которые навсегда изменяют внутреннюю окислительно-восстановительную среду. При воздействии сульфидов, белков, цианидов или ионов тяжелых металлов покрытие из хлорида серебра на внутреннем проводе подвергается вредным химическим реакциям. Сульфиды мгновенно реагируют с серебром, образуя сульфид серебра. Это крайне нерастворимый черный осадок, который покрывает провод и изменяет плотность тока обмена, непредсказуемо смещая потенциал. Белки могут денатурировать и связываться с пористой фриттой, полностью блокируя ионный поток и разрывая электрическую цепь.

Разбавление электролита представляет собой еще одну серьезную уязвимость. Если гидростатическое давление внутри электрода упадет ниже давления пробы, жидкость пробы проникнет через соединение. Это вторжение снижает внутреннюю концентрацию хлорид-ионов. Любое изменение активности хлоридов приводит к предсказуемому, но весьма проблематичному сдвигу эталонного потенциала. Аналогичным образом, если заливное отверстие оставить открытым во время длительного хранения, вода испаряется. Это концентрирует ионы хлорида и вызывает соответствующий дрейф потенциала. Поддержание точного химического состава раствора внутреннего наполнения имеет первостепенное значение.

Реалии реализации: обслуживание, хранение и ремонт

Правильные протоколы заполнения и пополнения электролита определяют срок службы устройства. Внутренний заполняющий раствор должен поддерживаться на оптимальном уровне для обеспечения надлежащего гидростатического давления. Это вызывает медленный выход электролита наружу и предотвращает проникновение образца. Операторы должны строго избегать образования пузырьков воздуха вблизи внутренней серебряной проволоки или на внутренней поверхности керамической фритты. Пузырьки нарушают электрическую целостность и вызывают беспорядочные шумные сигналы. Во время активных измерений заливное отверстие должно оставаться открытым, чтобы атмосферное давление могло выталкивать электролит через переход.

Протоколы хранения напрямую влияют на целостность соединения и предотвращают высыхание. Кратковременное хранение требует погружения спая в раствор, точно соответствующий внутреннему электролиту. Это предотвращает дисбаланс осмотического давления, который в противном случае привел бы к попаданию воды в электрод или из него, изменяя внутреннюю концентрацию. Протоколы длительного хранения различаются в зависимости от производителя, но часто включают закрытие заливного отверстия и закрытие соединения защитной крышкой, наполненной электролитом. Референтные электроды ни в коем случае нельзя хранить в деионизированной (ДИ) воде. Деионизированная вода агрессивно выщелачивает ионы из внутреннего раствора через переход, быстро снижая концентрацию хлоридов и разрушая электрод.

Установление протоколов калибровки с использованием эталонных электродов обеспечивает достоверность данных с течением времени. Лаборатории должны хранить неиспользованный первозданный эталонный электрод в идеальных условиях. Обычная проверка включает измерение разности потенциалов между активными рабочими электродами сравнения и мастер-электродом в простом солевом растворе. Если разность потенциалов превышает заданный допуск, рабочий электрод ухудшился и требует обслуживания или замены. Эта практика обнаруживает деградацию на уровне милливольт задолго до того, как она незаметно искажает экспериментальные данные.

Устранение неполадок и ремонт неисправной системы могут спасти дорогостоящее оборудование. К действенным стратегиям смягчения последствий относятся:

1. Прочистка пористого керамического солевого мостика. Небольшие засоры часто можно очистить, замочив соединение в теплой воде для растворения кристаллизованных солей. В случае органических загрязнений требуется промывка специальным растворителем. Накопление белка требует обработки ферментными очистителями, такими как пепсин в соляной кислоте.

2. Регидратация высохшего соединения: Если электрод оставить на воздухе, керамическая фритта высохнет и заблокирует проводимость. Восстановление включает в себя погружение соединения в теплый раствор электролита и применение слабого вакуумного давления к заливному отверстию, чтобы вытянуть жидкость обратно через микроскопические поры.

3. Повторное хлорирование серебряной проволоки. Если внутреннее покрытие AgCl содрано или сильно загрязнено, его можно регенерировать. Слейте воду с электрода, очистите серебряную проволоку разбавленной азотной кислотой и электрохимически повторно нанесите свежий однородный слой AgCl, анодировав проволоку в богатом хлоридом растворе с использованием источника постоянного тока.

Заключение

Проверьте свой текущий запас электродов, чтобы убедиться, что типы соединений соответствуют их основному назначению. Установите строгий график калибровки мастер-электрода, чтобы обнаружить отклонения до того, как они повлияют на результаты. Ознакомьтесь с техническими спецификациями поставщика, чтобы убедиться, что протоколы хранения и решения по наполнению точно соответствуют требованиям производителя к материалам соединения для конкретного применения.

Часто задаваемые вопросы

Вопрос: Что вызывает дрейф электрода сравнения Ag-AgCl?

Ответ: Дрейф в первую очередь вызван изменениями внутренней концентрации хлорид-ионов из-за испарения электролита или проникновения пробы. Засорение перехода осажденными солями или белками, а также быстрые колебания температуры, вызывающие тепловой гистерезис, также вызывают значительную потенциальную нестабильность.

Вопрос: Как правильно хранить электрод сравнения Ag-AgCl?

О: Храните электрод так, чтобы его соединение было погружено в раствор, соответствующий его внутреннему наполняющему раствору. Это предотвращает дисбаланс осмотического давления. Никогда не храните электрод в деионизированной воде, так как она быстро выщелачивает ионы и разрушает внутреннюю концентрацию.

Вопрос: Какова цель пористого керамического солевого мостика?

Ответ: Пористый керамический солевой мостик обеспечивает физический барьер, который ограничивает смешивание жидкости между внутренним электролитом и внешним образцом. В то же время его микроскопические поры обеспечивают контролируемую утечку ионов для поддержания ионной проводимости и замыкания электрической цепи.

Вопрос: Можно ли использовать электрод Ag/AgCl при высоких температурах?

Ответ: Несмотря на то, что его можно использовать при повышенных температурах, потенциал предсказуемо меняется в зависимости от его температурного коэффициента. При очень высоких температурах растворимость AgCl увеличивается, что может привести к разрушению внутреннего покрытия проволоки. Термический гистерезис возникает во время быстрых изменений температуры, требующих времени для установления равновесия.

Вопрос: Когда мне следует отдать предпочтение электроду сравнения с двойным переходом вместо однопереходного электрода сравнения?

О: Выбирайте электрод с двойным спаем при измерении образцов, содержащих сульфиды, тяжелые металлы, белки или неводные растворители. Вторичная внешняя камера изолирует внутреннюю серебряную проволоку от этих реактивных частиц, предотвращая отравление и осаждение соединения.

Вопрос: Как часто следует заменять внутренний электролит?

О: Заменяйте внутренний электролит при значительном падении уровня жидкости, при подозрении на загрязнение или при сильном выпадении кристаллов соли в ненасыщенных растворах. Графики планового технического обслуживания должны предусматривать промывку и заправку каждые несколько месяцев в зависимости от частоты использования.

Вопрос: Как проверить точность результатов моего эталонного электрода?

Ответ: Проверьте точность, измерив разницу напряжений между подозрительным электродом и неиспользованным эталонным электродом сравнения, погруженным в простой раствор KCl. Разница более ±5 милливольт указывает на деградацию, требующую очистки, регидратации или замены.
