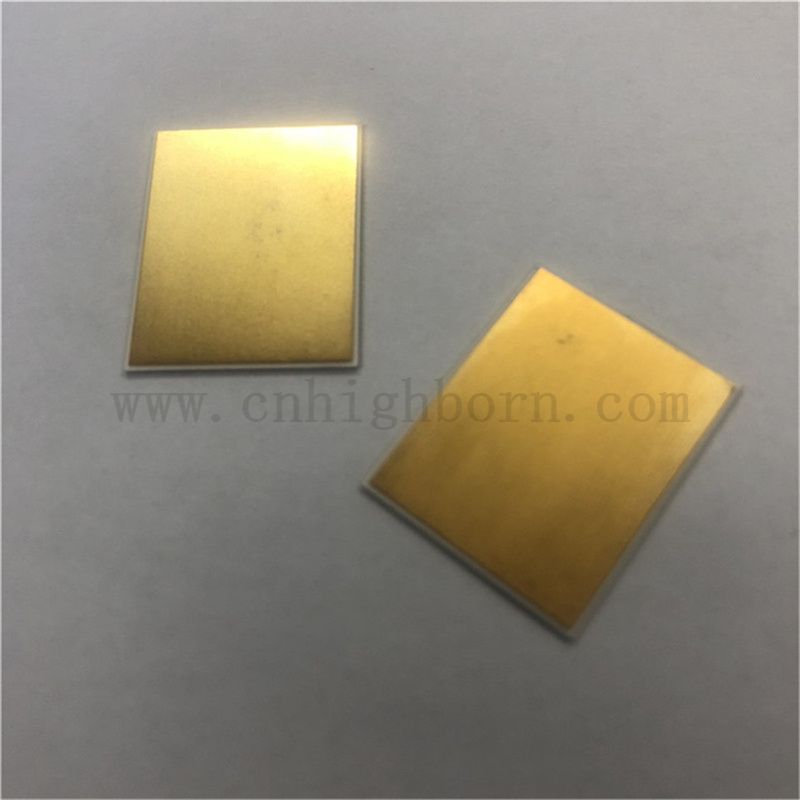

Мощная электроника и широкозонные полупроводники требуют упаковочных решений, способных выдерживать экстремальные тепловые нагрузки и высокие токи без механических повреждений. Выбор неправильной керамической основы для нанесения меди с прямой связью приводит к преждевременной термической усталости, расслоению подложки или ненужным перерасходам на слишком сложные материалы. Оценка точных термических, механических и химических свойств доступной керамики — в первую очередь оксида и нитрида алюминия — имеет решающее значение для инженерных групп, чтобы сбалансировать требования к производительности и жизнеспособность производства. Нам необходимо посмотреть, как эти материалы ведут себя под нагрузкой на испытательном стенде и в полевых условиях. Вы должны подобрать подложку в соответствии с удельной тепловой мощностью вашего полупроводникового кристалла. Правильное соблюдение этого правила предотвращает катастрофический отказ модуля во время резкого включения и выключения питания. Базовые требования к силовым модулям требуют высокой диэлектрической прочности, высокой теплопроводности и высокой допустимой нагрузки по току.
Дихотомия материалов: оксид алюминия (Al₂O₃) остается экономически эффективным стандартом для общей силовой электроники, тогда как нитрид алюминия (AlN) обязателен для приложений с высокой плотностью мощности, требующих превосходного рассеивания тепла.
Реалии производства: Неоксидная керамика, такая как AlN, требует точного предварительного окисления для образования эвтектической связи с медью, что усложняет процесс DBC.
Термомеханический баланс: при выборе подложки приоритет должен отдаваться согласованию коэффициента теплового расширения (КТР) с полупроводниковым кристаллом, чтобы предотвратить усталость паяных соединений во время термоциклирования.
Определение базовых требований к силовым модулям предполагает рассмотрение высокой диэлектрической прочности и высокой теплопроводности. Вам также нужна надежная токовая нагрузка. Надежная металлизированная керамическая подложка обеспечивает основу для этих показателей производительности. Он действует как важный интерфейс между тепловыделяющим полупроводниковым кристаллом и системой охлаждения. Когда вы устанавливаете МОП-транзистор из карбида кремния, плотность теплового потока становится огромной. Подложка должна мгновенно отводить это тепло, сохраняя при этом строгую электрическую изоляцию до нескольких киловольт.
Процесс прямой сварки меди связывает медь высокой чистоты непосредственно с керамической основой. Обычно мы используем бескислородную медь высокой проводимости (OFHC). При этом используется высокотемпературный процесс эвтектического плавления меди и кислорода при температуре примерно 1065°C. Атмосфера в печи строго контролируется с помощью следовых количеств кислорода. Этот метод исключает необходимость использования промежуточных клеевых слоев. Клеи обычно препятствуют теплопередаче и разрушаются при экстремальных температурах. Полученное соединение является механически прочным и термически эффективным. Эвтектическая жидкость смачивает керамическую поверхность и при охлаждении образует постоянную химическую и механическую связь.

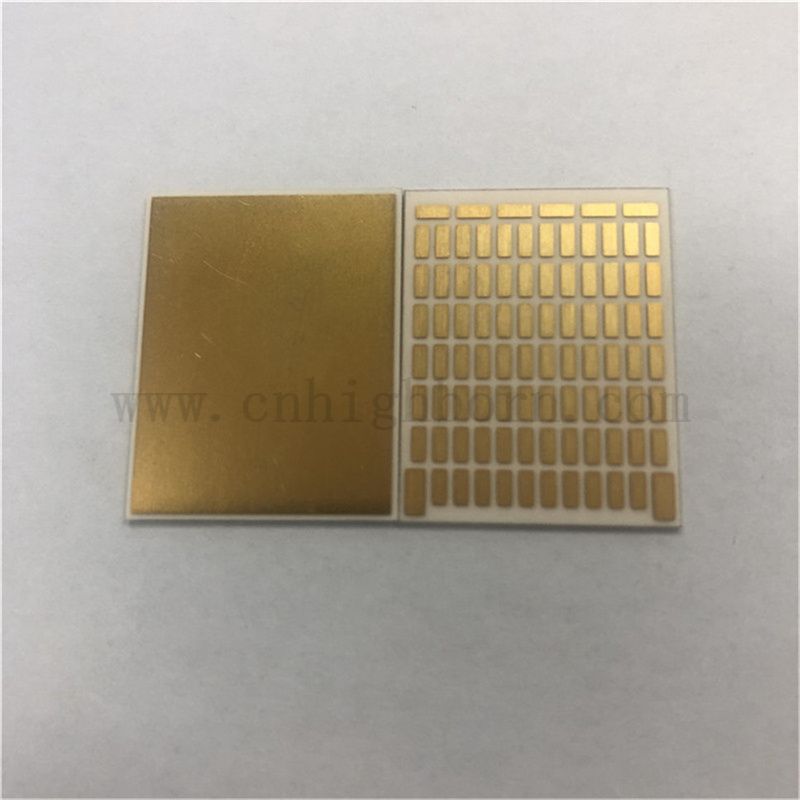

Предварительная обработка и контроль качества определяют успех конечного модуля. Необработанные керамические основы подвергаются точной лазерной резке, гравированию и тщательной очистке. Мы не допускаем наличия органических остатков или твердых частиц на керамической поверхности. Необходимы критические проверки шероховатости и плоскостности поверхности. Мы ищем определенное значение Ra, чтобы гарантировать, что медь сможет сцепиться с керамикой. Эти проверки гарантируют равномерное эвтектическое смачивание и предотвращают появление микропустот на границе раздела во время склеивания. Пустота на границе раздела действует как теплоизолятор, создавая горячую точку, которая в конечном итоге разрушит полупроводниковый кристалл.
Медная керамика с прямым соединением неизменно превосходит традиционные печатные платы и изолированные металлические подложки. Он легко справляется с высоким напряжением и высокой температурой. Платы FR4 просто сгорают под такими нагрузками. Изолированные металлические подложки страдают от высокого термического сопротивления слоев диэлектрического полимера. Толстые медные слои DBC проводят большие токи, а керамика обеспечивает необходимую электрическую изоляцию без ущерба для теплопроводности. Это делает его единственным приемлемым выбором для тяговых инверторов, сетевых солнечных инверторов и приводов тяжелых промышленных двигателей.
Мы также должны учитывать макет и процесс травления. После того, как медь приклеена, мы наносим фоторезист, обнажаем рисунок схемы и вытравливаем ненужную медь. Химия травления должна быть достаточно агрессивной, чтобы удалить толстую медь, но достаточно контролируемой, чтобы предотвратить серьезное подрезание дорожек. Подрезка уменьшает площадь поперечного сечения дорожки, что увеличивает электрическое сопротивление и приводит к нежелательному нагреву. Мы внимательно следим за фактором травления на производственной линии, чтобы обеспечить целостность следов.
Оксид алюминия имеет теплопроводность от 24 до 30 Вт/мК. Он обеспечивает превосходную механическую стабильность и высокую диэлектрическую прочность. Обычно мы используем Al₂O₃ чистотой 96% для стандартных применений DBC. Остальные 4% составляют вспомогательные средства для спекания, такие как диоксид кремния и магнезия, которые помогают уплотнить керамику во время обжига. Этот материал естественным образом связывается с медью во время процесса DBC из-за существующего в нем оксидного состояния. Он не требует предварительной химической обработки. Вы просто очищаете его и пропускаете через печь для склеивания.
Вы найдете Al₂O₃ в стандартных приводах промышленных двигателей, бытовой силовой электронике и модулях IGBT малой и средней мощности. Он очень надежен для применений, где тепловой поток можно контролировать. Механическая прочность достаточна для стандартных профилей вибрации, встречающихся в заводских условиях. При проектировании с использованием Al₂O₃ мы обычно ограничиваем толщину меди до 0,3 мм, чтобы предотвратить растрескивание керамики при более высоком КТР меди во время термоциклирования. Это проверенный и стабильный материал, который составляет основу индустрии силовой электроники.
Нитрид алюминия обеспечивает исключительную теплопроводность в диапазоне от 170 до 230 Вт/мК. Его КТР близко соответствует чипам кремния и карбида кремния. Такое точное соответствие КТР значительно снижает напряжение сдвига в паяном соединении между кристаллом и подложкой во время включения и выключения питания. Как неоксидная керамика, AlN должен подвергаться контролируемому процессу предварительного окисления. Голые подложки AlN мы запекаем в окислительной атмосфере при высоких температурах. Это создает критический микротонкий поверхностный слой Al₂O₃, прежде чем медь сможет успешно склеиться.
Если слой окисления слишком тонкий, медь не скрепится. Если он слишком толстый, термическое сопротивление увеличивается, что делает нецелесообразным использование AlN. Подложка схемы AlN DBC идеально подходит для тяговых инверторов электромобилей, мощных радиочастотных модулей и аэрокосмических энергетических систем. Эти приложения требуют максимального отвода тепла при минимально возможной занимаемой площади. Материал хрупкий, поэтому для обращения во время сборки требуется специальный инструмент, чтобы предотвратить сколы кромок.
Упрочненный цирконием оксид алюминия обеспечивает более высокую вязкость разрушения, чем стандартный Al₂O₃. В матрицу оксида алюминия добавляем частицы оксида циркония. Когда трещина пытается распространиться через материал, частицы диоксида циркония претерпевают фазовое превращение, которое увеличивает их объем, эффективно закрывая трещину. Он оказывается очень полезным в условиях сильной механической вибрации, например, в скважинном буровом оборудовании или тяжелой внедорожной технике.
Нитрид кремния обеспечивает высочайшую механическую прочность и надежность при термоциклировании. Он имеет очень высокую вязкость разрушения и умеренную теплопроводность около 90 Вт/мК. Однако производители обычно сочетают Si₃N₄ с активной металлической пайкой, а не со стандартным DBC из-за сложных требований к соединению. В процессе AMB используется паяльная паста, содержащая активные металлы, такие как титан, для химической реакции с нитридом кремния. Это создает невероятно прочную связь, способную выдержать тысячи сильных термических ударов без расслаивания.
Оценка компромисса между рассеиванием тепла и механической прочностью является основной инженерной задачей. AlN способствует быстрой теплопередаче, тогда как ZTA и Si₃N₄ превосходят по вязкости разрушения. Необходимо рассчитать термическое сопротивление по всей стопке подложек, чтобы обеспечить стабильность работы. Мы используем метод конечных элементов для моделирования теплового потока от полупроводникового перехода через припой к медной дорожке, через керамику и вниз к опорной пластине.
| Материал | Теплопроводность (Вт/мК) | КТР (млн/К) | Прочность на изгиб (МПа) | Основное применение |
|---|---|---|---|---|
| Al₂O₃ (96%) | 24–30 | 6,8 - 8,2 | 300 - 400 | Стандартные IGBT, общие силовые модули |
| АлН | 170 - 230 | 4,5 - 4,7 | 300 - 450 | Инверторы SiC/GaN, EV высокой плотности |
| Zta | 24–28 | 6,8 - 7,5 | 400 - 600 | Промышленные модули с высокой вибрацией |
| Си₃N₄ | 80 - 90 | 2,5 - 3,2 | 600 - 800 | Автомобильная безопасность высочайшей надежности (AMB) |
В конфигурациях DBC обычно используются два слоя меди. Эта симметричная верхняя и нижняя обшивка уравновешивает растягивающие напряжения во время охлаждения. Правила симметрии макета предотвращают коробление подложки, широко известное как эффект биметаллической полосы. Если у вас есть большая сплошная медная площадка внизу и сильно протравленные тонкие дорожки сверху, подложка будет изгибаться, как картофельные чипсы, когда она остынет от температуры склеивания 1065 ° C. Поддержание этого баланса имеет решающее значение для надежной сборки модуля. Мы часто добавляем фиктивные медные площадки на верхнюю сторону исключительно для балансировки механического напряжения.
КТР керамики напрямую взаимодействует с медными слоями и полупроводниковым кристаллом. Управление напряжениями несоответствия на стыке соединений предотвращает преждевременный выход из строя. Стандартная толщина меди варьируется от 0,127 мм до 0,3 мм. Правила проектирования диктуют расстояние между дорожками, изоляционные зазоры и отвод кромок для предотвращения искрения и концентрации механических напряжений. Оттягиваем медь от края керамики минимум на 0,5мм. Это предотвращает возникновение электрической дуги по кромке и предотвращает возникновение микротрещин на границе керамики, где напряжение наибольшее.
Текущая емкость напрямую зависит от толщины меди и ширины дорожки. Необходимую площадь поперечного сечения рассчитываем исходя из максимального длительного тока и допустимого повышения температуры. Для модуля на 200 А может потребоваться медь толщиной 0,3 мм с очень широкими дорожками. Вам также необходимо рассчитывать на импульсные токи, которые могут в десять раз превышать номинальный ток в течение нескольких миллисекунд. Тепловая масса толстой меди помогает поглощать эти переходные всплески энергии, прежде чем они смогут перегреть керамику.
Несоответствующее тепловое расширение между толстыми медными слоями и керамическим основанием вызывает напряжение во время агрессивного включения и выключения питания. Медь расширяется гораздо быстрее, чем керамика. Это приводит к расслоению по краям медных дорожек. Смягчите это, реализуя медные конструкции с ямочками или ступенчатые медные края. Ступенчатый край снижает концентрацию напряжений на границе раздела. Переход на АМБ служит решением экстремальных требований к надежности, поскольку паяное соединение гораздо более пластично, чем эвтектическая связь.
Мы проверяем это, используя суровые термошоковые камеры. Мы циклируем подложки при температуре от -40°C до +150°C в течение тысяч циклов. Затем мы проверяем их с помощью сканирующей акустической микроскопии. SAM использует высокочастотные звуковые волны для обнаружения микроскопических воздушных зазоров между медью и керамикой. Если мы видим расслоение, начинающееся в углах дорожек, мы знаем, что конструкция нуждается в корректировке. Иногда простое закругление углов медных площадок в разводке позволяет существенно увеличить срок службы цикла.
Неравномерные слои окисления на AlN приводят к слабым эвтектическим связям и локализованным горячим точкам. Если атмосфера в печи колеблется во время предварительного окислительного обжига, оксидный слой будет неравномерным. Это ставит под угрозу целостность модуля. Укажите строгие показатели контроля качества прочности на отслаивание. Припаиваем провод к медной площадке и тянем его под углом 90 градусов до поломки. Мы измеряем необходимую силу в Ньютонах на миллиметр. Используйте ультразвуковое сканирование для обнаружения микроскопических пустот перед сборкой.
Мы также проводим поперечный анализ с использованием сканирующего электронного микроскопа. Разрезаем подложку, полируем край и смотрим на линию склеивания под большим увеличением. Мы хотим видеть непрерывный и равномерный переход от меди к оксиду меди, затем к оксиду алюминия и к нитриду алюминия. Любые пропуски или хрупкие интерметаллические фазы указывают на сбой процесса. Управление профилем печи окисления — наиболее тщательно охраняемый секрет ведущих производителей подложек из AlN.
Порошок AlN и производственные процессы значительно дороже и занимают больше времени, чем Al₂O₃. Сырой порошок требует высокой чистоты и специального обращения для предотвращения поглощения влаги. Используйте Al₂O₃ для прототипирования и вариантов с низким энергопотреблением. Зарезервируйте AlN исключительно для приложений с высокой плотностью мощности, где тепловой баланс диктует его необходимость. Не указывайте AlN только для запаса прочности, если тепловые расчеты показывают, что Al₂O₃ будет поддерживать температуру перехода в определенных пределах.
Тесно сотрудничайте со своей командой по закупкам, чтобы точно прогнозировать спрос на AlN. Сроки поставки высококачественных подложек AlN могут достигать нескольких месяцев в условиях дефицита в отрасли. Квалифицируйте нескольких поставщиков на раннем этапе проектирования. Убедитесь, что оба поставщика могут удовлетворить ваши конкретные требования к прочности на отслаивание и образованию пустот. Стратегия двух источников защищает вашу производственную линию от неожиданных сбоев в цепочке поставок сырья.
Выбор правильного партнера-производителя обеспечивает долгосрочную надежность. Вам нужен поставщик, который разбирается в металлургии и керамике. Используйте этот контрольный список для оценки потенциальных поставщиков перед подписанием производственного контракта:
Запросите отчеты о отслеживаемости чистоты керамического порошка, в частности, проверив содержание Al₂O₃ 96% по сравнению с 99,6%.
Проверьте документацию по содержанию кислорода в меди, чтобы обеспечить оптимальное эвтектическое соединение.
Проверьте стандарты прочности на отслаивание и минимальные требования в Н/мм. Ищем не менее 50 Н/см.
Ознакомьтесь с пределами циклического термоудара и характеристиками частичных разрядов.
Оцените компетентность поставщика в тонком травлении и отделке поверхности, например, Ni/Au, Ag или OSP.
Подтвердите использование ультразвукового неразрушающего контроля для проверки пустот в каждой производственной партии.
Проверьте их контроль процесса предварительного окисления, если вы покупаете подложки AlN.
Изучите их возможности по допускам размеров при лазерной резке и сверлении отверстий.
Выбор керамического материала определяет тепловой потолок и механический срок службы силового модуля. Al₂O₃ остается прагматичным выбором для стандартных применений. AlN не подлежит обсуждению при изготовлении полупроводниковых корпусов с высокой плотностью и широкой запрещенной зоной. Основывайте свое решение на строгом расчете требуемого теплового сопротивления, ожидаемых профилей термоциклирования и занимаемой площади целевого модуля. Не гадайте; запустите тепловое моделирование и проверьте его физическими испытаниями.
Свяжитесь с производителями подложек на раннем этапе проектирования, чтобы запросить подробные спецификации материалов.
Проверьте соотношение толщины меди и керамики, чтобы обеспечить механическую стабильность во время термоциклирования.
Приобретите физические образцы для тщательного тестирования термического импеданса и прочности на отслаивание.
Составьте план ожидаемых токовых нагрузок, чтобы определить точную необходимую толщину меди.
Выполните проверки SAM на всех сборках прототипов, прежде чем переходить к окончательному макету.
Ответ: DBC основан на высокотемпературном эвтектическом расплаве меди и кислорода, который связывается непосредственно с керамикой. AMB использует активный металлический припой, обычно содержащий титан, для химического соединения меди. AMB обеспечивает более высокую надежность при термоциклировании, особенно с нитридом кремния.
О: AlN — это неоксидная керамика. Процесс DBC требует кислорода для образования эвтектической жидкости, которая связывает медь с подложкой. Предварительное окисление AlN создает на поверхности тонкий слой оксида алюминия, что позволяет меди успешно смачиваться и склеиваться.
A: Стандартная толщина меди DBC варьируется от 0,127 мм до 0,3 мм. Хотя возможна более толстая медь до 0,5 мм, она значительно увеличивает термомеханическую нагрузку на керамику во время циклического изменения температуры, повышая риск разрушения или расслоения подложки.
Ответ: Симметричная обшивка уравновешивает серьезные термомеханические напряжения, возникающие во время высокотемпературного соединения и последующих фаз охлаждения. Без меди с обеих сторон разные скорости расширения меди и керамики могут привести к деформации или разрушению подложки.
Ответ: Выбирайте Al₂O₃ для стандартных промышленных применений, где стоимость является приоритетом, а тепловые нагрузки управляемы. Выбирайте AlN для конструкций с высокой плотностью мощности, таких как инверторы для электромобилей, где строго необходимы превосходное рассеивание тепла и точное соответствие КТР с чипами из карбида кремния.
Ответ: Расслоение обычно возникает в результате сильного термоциклирования. Несоответствие коэффициента теплового расширения между толстым слоем меди и керамикой AlN создает напряжение сдвига на границе раздела, что в конечном итоге приводит к усталости и расслоению эвтектической связи.
