Когда речь заходит о кварце, первое, что приходит на ум людям, обычно — лабораторные стаканы или декоративные предметы. Однако многие люди не знают, что этот распространенный материал является незаменимым основным сырьем для производства чипсов размером с ноготь.
Кварц, используемый в полупроводниках, не является обычным стеклом: светопропускание кварцевого стекла, используемого в фотолитографических машинах, должно превышать 93%; кварцевые фитинги, используемые в диффузионных печах, выдерживают температуру до 1200℃; кварцевые листы и кольца, используемые для травления, должны иметь содержание примесей, контролируемое в пределах двух частей на миллион.
Почему требования к производительности одних и тех же кварцевых изделий так сильно различаются? Каковы строгие правила в отношении сырья и готовой продукции из кварца, используемой в полупроводниковой промышленности? Кварцевое сырье, используемое для полупроводников, может быть переработано в различные аксессуары промышленного назначения, такие как кварцевые стержни, кварцевые лодочки и кварцевые тигли, и должно соответствовать следующим множеству строгих показателей:

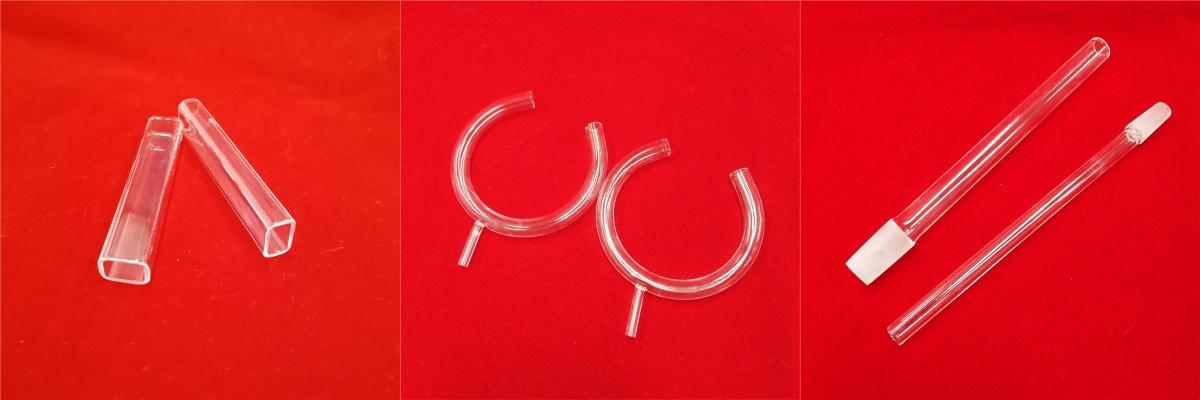

Высокотемпературный процесс (диффузия, окисление). Сырье для изготовления жаропрочных кварцевых трубок , кварцевых лодочек и компонентов печей необходимо предварительно обработать для удаления гидроксильных групп, чтобы избежать влияния гидроксильных групп на термическую стабильность материалов.
Низкотемпературный процесс (травление, фотолитография): Используемые листы кварца и листы кварцевого стекла не имеют строгих требований к гидроксильным группам. Основной контроль направлен на устойчивость к коррозии, высокий коэффициент пропускания света и сверхнизкое содержание примесей.
Различия в требованиях к высоко- и низкотемпературным режимам значительны и обусловлены разными технологическими средами:
Высокотемпературный процесс (диффузия, окисление, 800–1200 ℃): гидроксильные группы могут вызвать сжатие кварцевой фазы при фазовом превращении и образование микротрещин, а в тяжелых случаях привести к растрескиванию печной трубы и разрушению пластины. Следовательно, кварцевое сырье, используемое для высокотемпературных применений, должно быть дегидроксилировано до уровня менее 5 частей на миллион, чтобы обеспечить стабильный размер и достаточный срок службы кварцевой трубки и кварцевой лодочки при высоких температурах.
Низкотемпературный процесс (травление, фотолитография, комнатная температура ~ 200 ℃): температура не повреждает кварцевый корпус; сильное коррозионное воздействие
среда травления требует, чтобы кварцевые кольца и аксессуары для полостей были коррозионностойкими; ультрафиолетовое изображение при фотолитографии требует высокого светопропускания и небольшого количества внутренних дефектов листа кварцевого стекла; Микропримеси склонны к загрязнению полости, поэтому в этом сценарии основное внимание уделяется контролю показателей светопропускания и чистоты.
Резюме: В условиях высоких температур содержание гидроксильных групп строго контролируется для адаптации к термостойким изделиям, таким как кварцевые трубки и кварцевые лодочки; в условиях низких температур упор делается на светопроницаемость для адаптации к оптическим изделиям, таким как кварцевые листы и листы кварцевого стекла; в агрессивных условиях сверхвысокая чистота является основой, адаптирующейся к различным полупроводниковым кварцевым приборам.

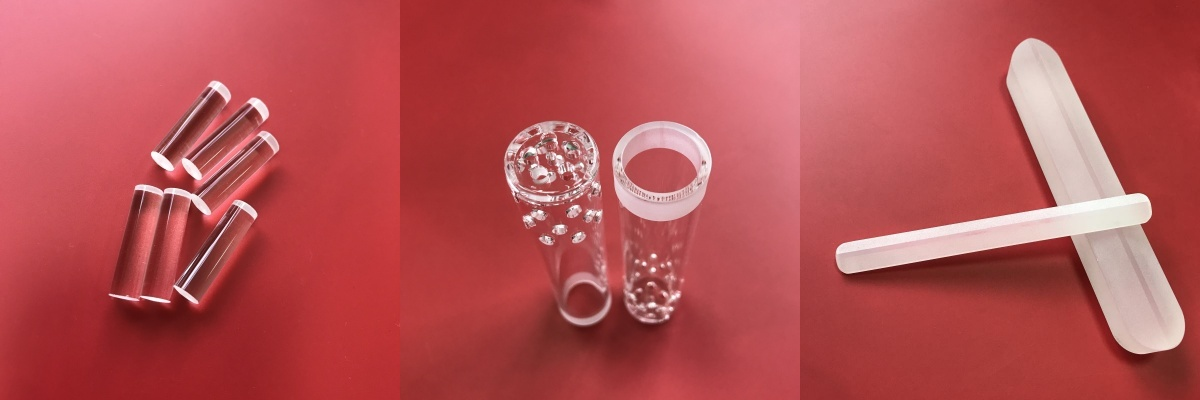

Полупроводниковые кварцевые материалы требуют чрезвычайно высокой химической чистоты и строгого контроля над примесями, такими как алюминий, железо, кальций, магний и титан. Это является основой для массового производства кварцевых стержней, кварцевых тиглей, трубок из кварцевого стекла и кварцевых колец, а также других продуктов: общее содержание 13 основных примесей должно составлять ≤2,0 мкг/г, общее количество щелочных металлов лития, натрия и калия должно быть ≤1,0 мкг/г, а каждая отдельная примесь должна составлять ≤0,5 мкг/г.
Процесс производства чипов достиг нанометрового уровня, и потенциальные риски присутствия следов металлов чрезвычайно высоки: алюминий и железо могут вызвать утечку чипа, а мигрирующие ионы лития, натрия и калия могут прорваться через изолирующий слой. Высокая чистота является обязательным требованием для кварцевых пластин, кварцевых тиглей и кварцевых трубок на линии по производству полупроводников.
Таким образом, полупроводниковый кварц придерживается принципа: чем меньше примесей, тем лучше. Чистота является основным порогом для линии по производству вспомогательных чипов.
Этот материал обладает высоким коэффициентом пропускания во всем диапазоне от ультрафиолетового до инфракрасного спектра, что делает его пригодным для производства пластин из кварцевого стекла оптического качества и ультраплоских кварцевых пластин. Коэффициент пропускания видимого света превышает 93%, а коэффициент пропускания ультрафиолета может достигать более 90%, обеспечивая точную передачу светового пути и стабильное изображение в процессе фотолитографии.
Промышленность строго контролирует скорость пропускания в зависимости от характеристик процесса фотолитографии: фотолитография основана на прохождении ультрафиолетового света через кварцевые оптические компоненты маски для точного проецирования рисунков схемы на пластину, покрытую клеем для фотомаски. Если кварцевое стекло имеет низкий коэффициент пропускания, свет будет поглощаться и рассеиваться, что приведет к размытию рисунка и искажению краев, а ширина линии схемы после травления будет отклоняться от проектных требований.
Передовые процессы производства чипов достигли нескольких нанометров. Разница в коэффициенте пропускания в 1% может значительно снизить точность фотолитографии и повлиять на энергопотребление и вычислительную производительность чипа. Кварц практически не поглощает ультрафиолетовый свет, в то время как обычное стекло легко блокируется примесями для ультрафиолетового света, поэтому кварц высокой чистоты является основной подложкой для изготовления высокоточных кварцевых пластин и оптических компонентов в фотолитографии в глубоком и крайнем ультрафиолете. Таким образом, скорость пропускания в сценарии фотолитографии напрямую определяет верхний предел производственной мощности.
Термостойкость: температура размягчения материала составляет около 1730 ℃. Его можно использовать непрерывно при температуре 120 ℃ в течение длительного времени и выдерживать кратковременную температуру 1450 ℃. Подходит для кварцевых трубок, кварцевых лодочек и кварцевых тиглей, используемых в высокотемпературных печах. Чрезвычайно низкий коэффициент теплового расширения обеспечивает отличную стойкость к термическому удару, изделия не трескаются при резком охлаждении и нагреве, а размеры остаются стабильными.

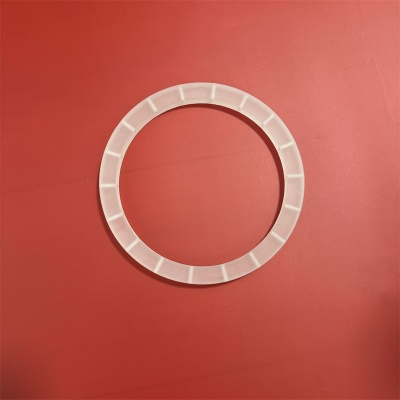

Химическая стабильность: за исключением плавиковой кислоты, он устойчив к большинству сильных кислот, таких как серная кислота, азотная кислота и царская водка. Его устойчивость к высокотемпературной коррозии также является выдающейся. В основном он используется для антикоррозийных кварцевых колец, аксессуаров для чистки резервуаров и нестандартных кварцевых инструментов.
Причина его высокой термостойкости кроется в главном компоненте кварца – диоксиде кремния. Структура связи кремний-кислород прочная. В полупроводниковых условиях высокой температуры (1200 ℃) он не склонен к деформации и подходит для структурных компонентов, таких как кварцевые трубки и кварцевые тигли. Его коэффициент теплового расширения составляет лишь одну пятнадцатую от коэффициента теплового расширения обычного стекла, которое может противостоять частым холодным и горячим ударам и предотвращать растрескивание кварцевых стержней и кварцевых лодочек. В то же время кварц не разрушается при сильной кислотной и высокотемпературной коррозии и пригоден для изготовления труб диффузионных печей, очистки футеровки резервуаров и различных нестандартных кварцевых инструментов.
Этот материал обладает высоким объемным сопротивлением и отличными изоляционными характеристиками. Его можно использовать для изготовления изолирующих дистанционных кварцевых колец, позиционирующих кварцевых стержней и кварцевых листов с изолирующей основой. Он сохраняет электрическую стабильность при высоких температурах, предотвращая утечки и ухудшение производительности и надежности полупроводниковых устройств.
Распределение электрического поля в полости плазменного травления и ионной имплантации сильно зависит от изолирующего материала; недостаточная изоляция может привести к отклонениям в глубине травления и дозе ионной имплантации и даже вызвать электростатическое повреждение пластины и выход из строя устройства, снижая выход кварцевых компонентов.
Сам кварц имеет высокое удельное сопротивление и стабильную изоляцию при высоких температурах. Благодаря использованию кварцевых колец, кварцевых листов и других аксессуаров создается надежная электрическая изоляция, снижающая неблагоприятное воздействие технологических газов и ионных пучков на пластину.
Поверхность материала обязана быть гладкой, плотной и без дефектов. После переработки в конструкционные компоненты, такие как кварцевые трубки, кварцевые лодочки и кварцевые тигли, прочность этих продуктов должна соответствовать условиям работы. Диаметры, толщины и плоскостность кварцевых листов, кварцевых колец и подложек должны строго контролироваться, чтобы соответствовать стандартам прецизионной обработки полупроводников.
Автоматизированные производственные линии полупроводников используют различные кварцевые инструменты для переноса пластин: поверхностные дефекты склонны накапливать грязь и загрязнять пластины, вызывая неисправности схемы; отклонения в размерах могут привести к механическому разрушению пластин вручную, а неточная плоскостность кварцевого стекла, используемого в фотолитографии, также может привести к неправильной фокусировке. Поэтому готовые изделия, такие как кварцевые листы, кварцевые трубки, кварцевые стержни, кварцевые кольца, кварцевые лодочки и кварцевые тигли, не должны иметь поверхностных дефектов, а допуски на размеры должны контролироваться в пределах микрометра.
Вопрос 1: Какова необходимая светопроницаемость кварцевого стекла, используемого в литографических машинах?
Ответ: Светопропускание кварцевого стекла для литографических машин должно превышать 93%.
Вопрос 2: Почему в кварце, используемом в процессах высокотемпературной диффузии и окисления, необходимо строго контролировать содержание гидроксилов?
Ответ: Гидроксильные группы вызывают усадку кварцевой фазы и микротрещины, что даже приводит к растрескиванию труб печи и повреждению пластины; таким образом, содержание гидроксильных групп необходимо контролировать ниже 5 частей на миллион.
Вопрос 3: Какое негативное влияние окажет недостаточное пропускание литографического кварцевого стекла?
Ответ: Свет будет поглощаться и рассеиваться, что приводит к размытию рисунков, искажению краев и отклонению ширины линий вытравленной схемы от проектных требований, что еще больше снижает точность литографии и влияет на производительность чипа.
Вопрос 4: Почему электрические изоляционные характеристики важны для полупроводниковых кварцевых компонентов?
Ответ: Стабилизирует электрическое поле в камерах травления и ионной имплантации; плохая изоляция приводит к неравномерной глубине травления, неточной дозе имплантации, электростатическому повреждению пластин и выходу устройства из строя, что снижает выход продукта.
Вопрос 5: Почему готовые полупроводниковые кварцевые изделия требуют строгой точности размеров и безупречных поверхностей?
Ответ: Дефекты поверхности легко накапливают загрязнения и загрязняют пластины, вызывая неисправности схемы; отклонение размеров может привести к раздавливанию пластин манипулятором, а плохая плоскостность литографического кварца приведет к нарушениям фокусировки.
